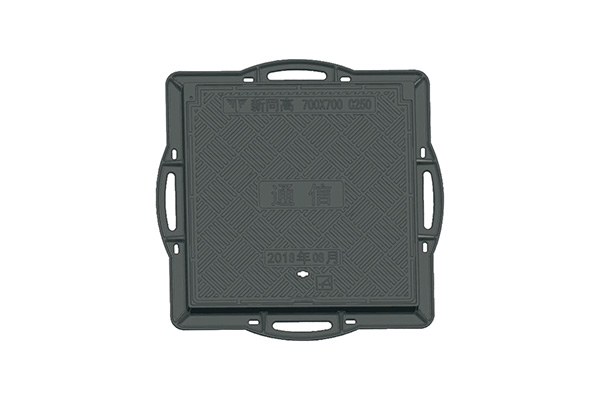

Квадратный люк из высокопрочного чугуна C250 700×700, тип Л, для телекоммуникационных колодцев
Квадратный люк из высокопрочного чугуна класса C250 размером 700×700 мм предназначен для установки на телекоммуникационных колодцах. Этот люк чугунный квадратный типа Л подходит для объектов связи и может изготавливаться по индивидуальным требованиям заказчика.
Помимо стандартного исполнения, возможна индивидуальная настройка размеров, класса нагрузки, рисунка поверхности, а также комплектации предохранительным фиксатором и замком. Конкретные параметры и комплектация согласовываются при оформлении заказа.
Описание
маркер
Описание продукции
Квадратный чугунный люк C250 типа Л для телекоммуникационных колодцев
Квадратный люк из высокопрочного чугуна C250 размером 700×700 мм предназначен для применения на телекоммуникационных объектах и других инженерных сооружениях, где требуется закрытие подземных коммуникационных колодцев. Конструкция типа Л позволяет подобрать изделие под требования конкретного проекта.
Размеры и технические характеристики

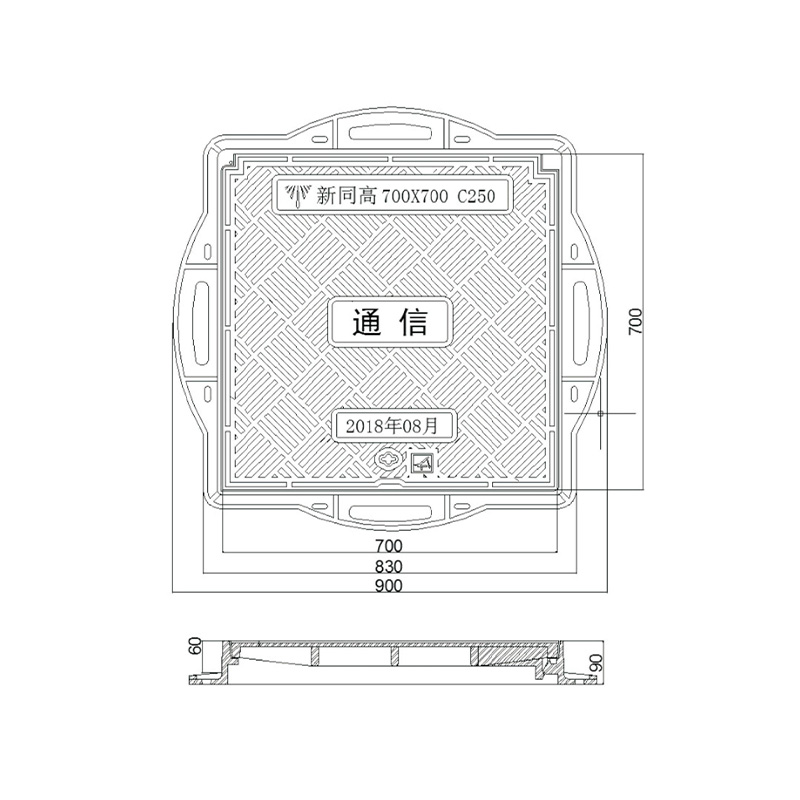

При выборе изделия важно учитывать размеры чугунного люка, класс нагрузки, условия монтажа и требования к эксплуатации. Для данной модели предусмотрено исполнение C250 с обозначением размера 700×700 мм. Окончательные габариты, посадочные размеры и другие параметры следует уточнять по техническому чертежу изделия.
При подборе люка чугунного типа Л необходимо учитывать размеры колодца и требования проекта. Если стандартная конфигурация не подходит, возможно изготовление по индивидуальным размерам и согласованным техническим требованиям.
Индивидуальное изготовление
Мы предлагаем изготовление чугунных люков по требованиям заказчика. Помимо модели 700×700 мм, возможно согласование других размеров и конструктивных решений в зависимости от задачи проекта.
Варианты индивидуальной настройки включают:
- размеры и конструкцию изделия;
- класс нагрузки в соответствии с условиями эксплуатации;
- рисунок и оформление поверхности;
- наличие или отсутствие предохранительного фиксатора;
- наличие или отсутствие замка.
Замок и предохранительный фиксатор не следует считать стандартными элементами данной комплектации: их наличие согласовывается отдельно при заказе. Возможность изменения конструкции и параметров подтверждается после проверки технических требований.
Применение
Квадратные чугунные люки используются для закрытия телекоммуникационных колодцев и доступа к подземным инженерным сетям. При выборе изделия важно учитывать назначение колодца, условия установки и требуемую нагрузку.
Если вам нужны люки чугунные квадратные определённого размера или исполнения, предоставьте чертёж, технические требования либо описание проекта. Мы поможем согласовать подходящую конфигурацию и параметры изготовления.

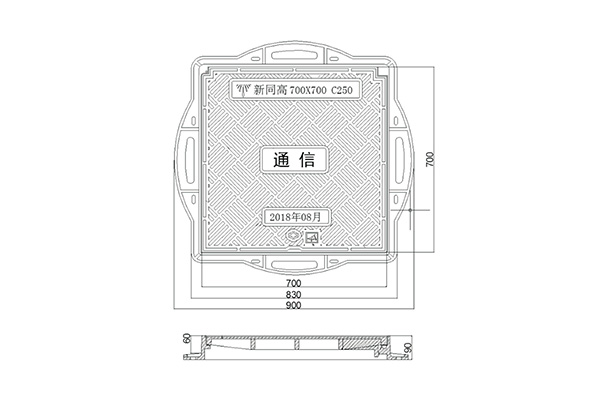

Технические характеристики квадратного люка C250
| Параметр | Характеристика |
| Наименование изделия | Квадратный люк из высокопрочного чугуна с шаровидным графитом, C250 |
| Тип изделия | Квадратный смотровой люк с рамой, тип Л |
| Материал | Высокопрочный чугун с шаровидным графитом |
| Класс нагрузки | C250 |
| Испытательная нагрузка | F≥250 кН |
| Номинальный размер люка | 700×700 мм |
| Размер отверстия в свету | около 650×670 мм |
| Внешний размер рамы | около 900×900 мм |
| Высота рамы | 90 мм |
| Расчётная нагрузка | 25 т — при подтверждении технической документацией |
| Покрытие поверхности | Чёрное битумное покрытие или другое покрытие по согласованию |
| Маркировка / рисунок поверхности | «Связь»; другие варианты маркировки и рисунка — по запросу |
| Обработка поверхности | Телекоммуникационные колодцы, электротехнические колодцы и другие подземные инженерные коммуникации |
| Индивидуальные размеры | Возможно изготовление по согласованным чертежам и техническим требованиям |
| Изменение класса нагрузки | По запросу, при техническом согласовании |
| Предохранительный фиксатор | По запросу |
| Замок | По запросу |
Примечание: указанные размеры, конструкция, класс нагрузки и другие технические характеристики подлежат уточнению по утверждённым чертежам и документации на конкретное исполнение изделия. Возможность изменения параметров определяется после согласования требований заказчика.
Индивидуальная консультация
Другие сопутствующие продукты
Отливки из высокопрочного чугуна с шаровидным графитом
Отливки из высокопрочного чугуна с шаровидным графитом изготавливаются по индивидуальному заказу с применением технологии литья в смоляные песчаные формы и предназначены для формообразующего производства машиностроительных отливок и несущих конструкционных деталей, работающих под тяжёлыми нагрузками.

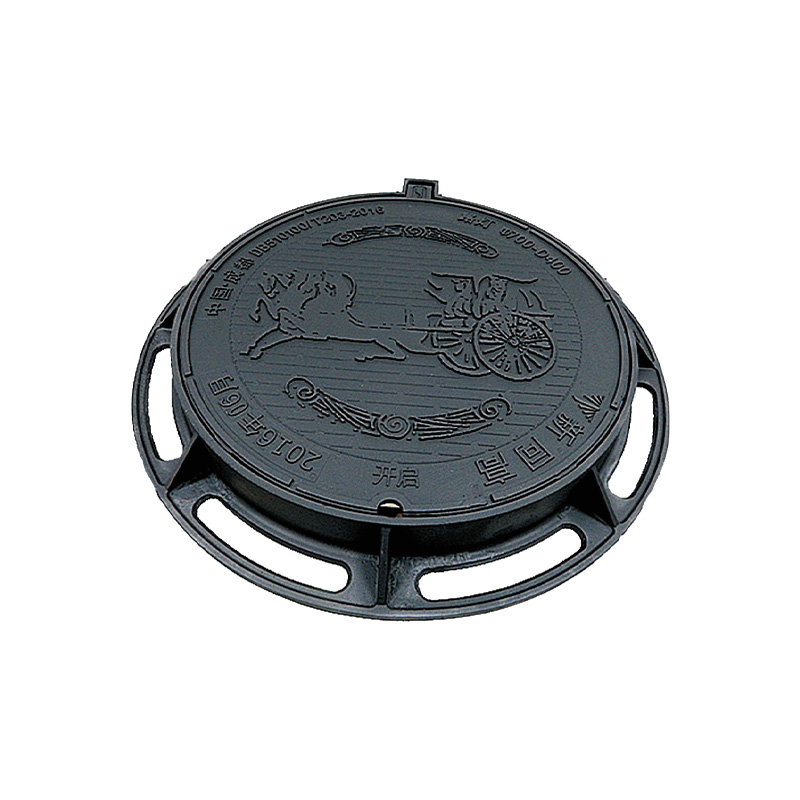

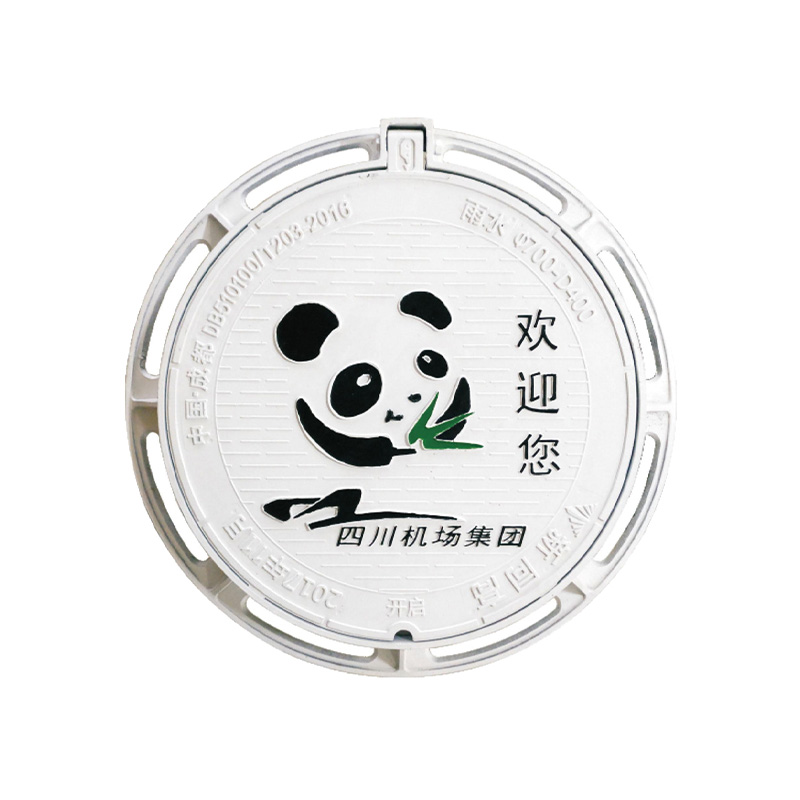

D400/700 Декоративный чугунный люк типа Л для колодцев уличного освещения с шарниром — изготовление на заказ
Декоративный чугунный люк D400/700 типа Л предназначен для установки на колодцах уличного освещения. Крышка из высокопрочного чугуна с шаровидным графитом (ВЧШГ) оснащается шарниром для удобного открывания. Рельефное оформление можно адаптировать под требования проекта: размеры, класс нагрузки и рисунок крышки согласовываются индивидуально. По запросу также можно предусмотреть замок или предохранительный фиксатор, если такие элементы подходят для выбранной конструкции.

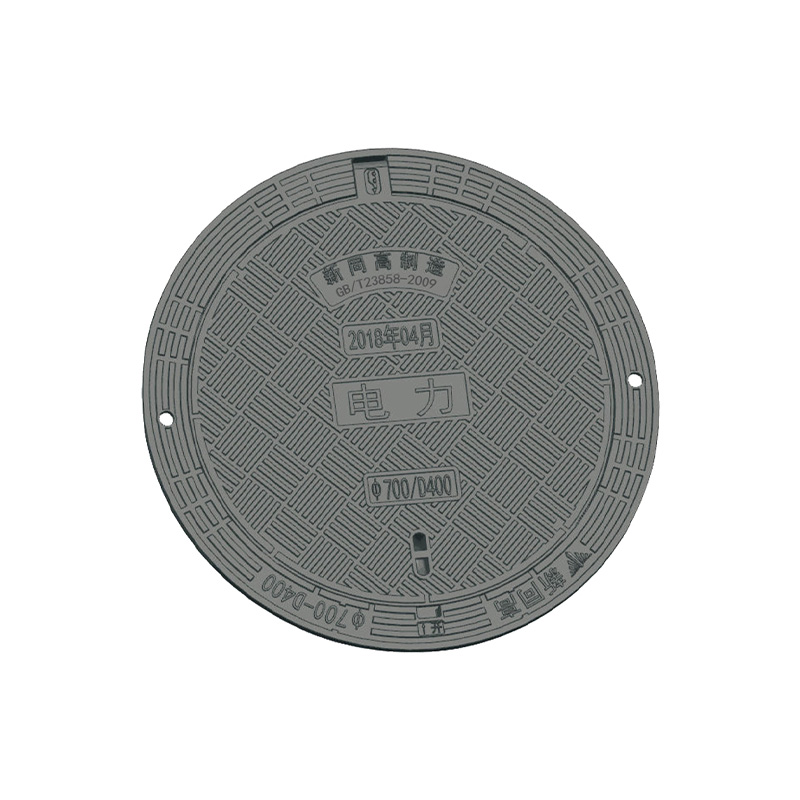

D400 Т-образный люк чугунный дорожный Ø700 из ВЧШГ с плавающей рамой, защитой от просадки и шарниром для электрических колодцев
D400 Т-образный дорожный люк из высокопрочного чугуна с шаровидным графитом (ВЧШГ) предназначен для электрических колодцев, устанавливаемых на дорогах, проездах и парковках. Конструкция включает плавающую раму с защитой от просадки и шарнир для удобного открывания крышки. Диаметр крышки — Ø700 мм, отверстие в свету — Ø665 мм, внешний диаметр рамы — Ø890 мм, высота — 190 мм. Испытательная нагрузка — не менее 400 кН. В зависимости от требований проекта возможен подбор несущей способности и изготовление по индивидуальным размерам.

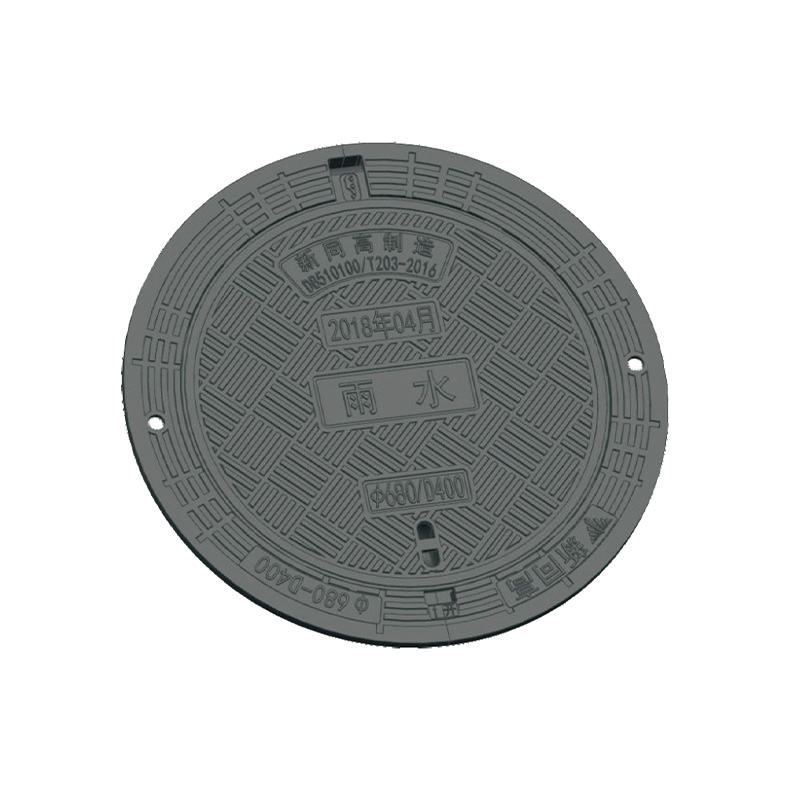

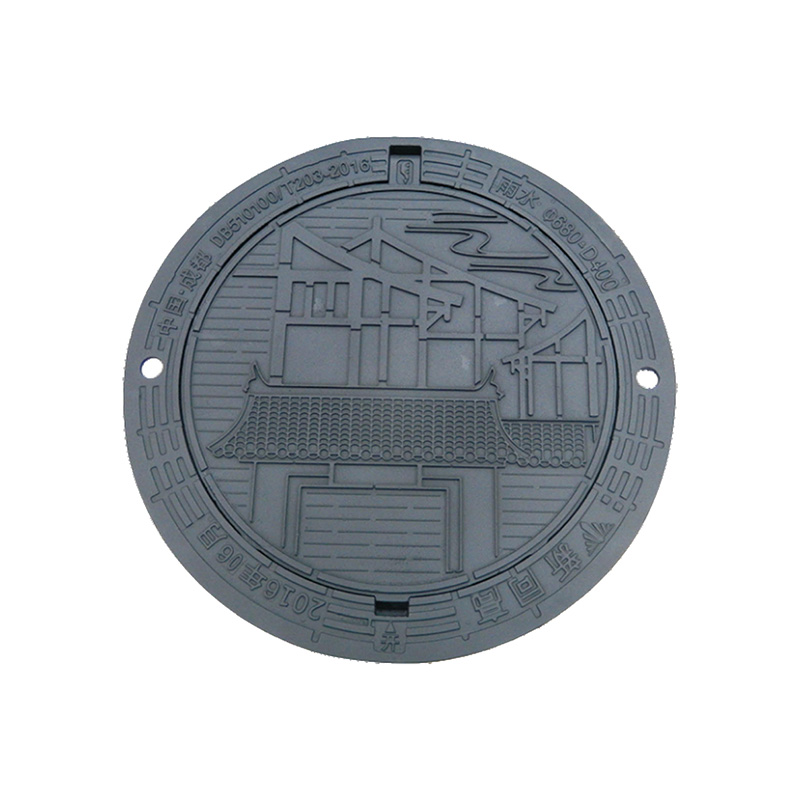

D400/680 декоративный чугунный люк с рельефным рисунком, шарниром и Т-образной плавающей рамой
Декоративный чугунный люк D400/680 из высокопрочного чугуна с шаровидным графитом (ВЧШГ) предназначен для систем водоотведения и может использоваться на городских улицах, в общественных пространствах и на других объектах в соответствии с проектными требованиями. Т-образная конструкция с плавающей рамой помогает снизить риск просадки после монтажа, а шарнир облегчает открывание крышки. Рельефный рисунок можно адаптировать под оформление объекта: доступны индивидуальные варианты изображений, надписей и символики. Размеры, класс нагрузки и дополнительную комплектацию можно согласовать при заказе.
D400/680 Т-образный декоративный люк из ВЧШГ с шарниром и плавающей рамой — изготовление на заказ
Декоративный люк D400/680 из высокопрочного чугуна с шаровидным графитом (ВЧШГ) выполнен в Т-образной конструкции с плавающей рамой и шарниром. Рельефное оформление позволяет использовать изделие не только как элемент канализационной инфраструктуры, но и как часть художественного оформления улиц, туристических зон и общественных пространств. Рисунок, размеры, класс нагрузки и дополнительную комплектацию можно адаптировать под требования конкретного проекта.

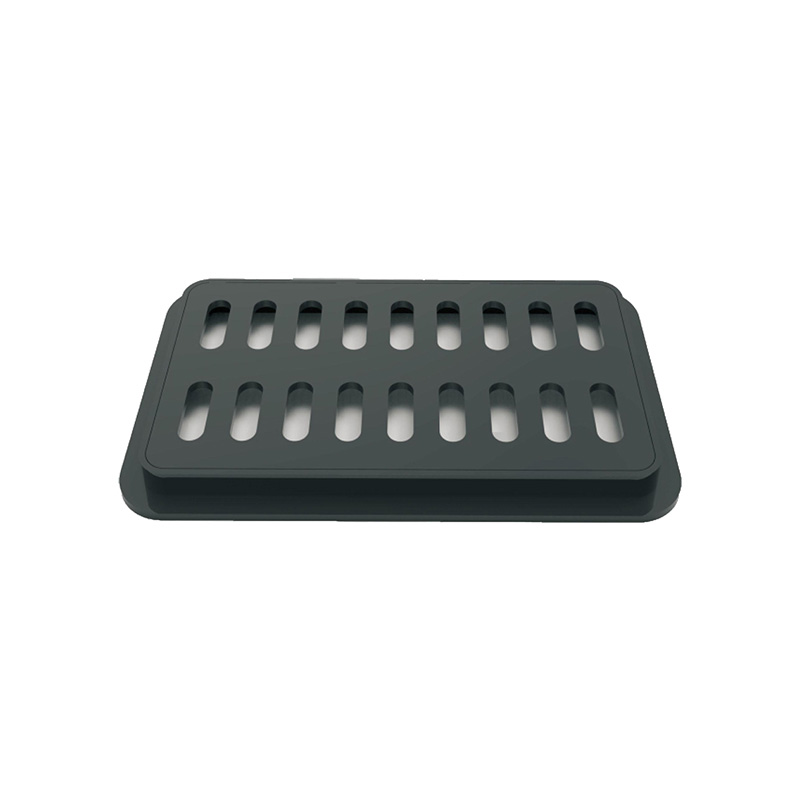

Полимерная водоприёмная решётка L-типа 380×680 мм для наружного водоотвода
Полимерная водоприёмная решётка L-типа размером 380×680 мм предназначена для сбора и отвода поверхностных вод в системах наружного водоотвода. Изделие подходит для проектов, в которых важны соответствие заданным размерам, удобство монтажа и подбор характеристик под условия эксплуатации. Возможно изготовление на заказ с изменением размеров, несущей способности и рисунка решётки. По запросу можно предусмотреть дополнительный предохранительный фиксатор, препятствующий отделению решётки от рамы при интенсивном потоке воды.
C250 Т-образная дождеприёмная решётка из высокопрочного чугуна 340×660 мм с защитой от просадки
Дождеприёмная решётка C250 из высокопрочного чугуна с шаровидным графитом (ВЧШГ), с Т-образной конструкцией для снижения риска просадки под транспортной нагрузкой. Размер крышки — 340×660 мм, внешний размер рамы — 440×800 мм, высота — 120 мм; испытательная нагрузка — не менее 250 кН. Эта решётка чугунная ливневая предназначена для отвода дождевой воды с дорог, парковок и промышленных площадок. Конструкция подходит для установки над водоотводными лотками; размеры, класс нагрузки, рисунок поверхности и комплектацию, включая предохранительный фиксатор, можно согласовать при заказе.

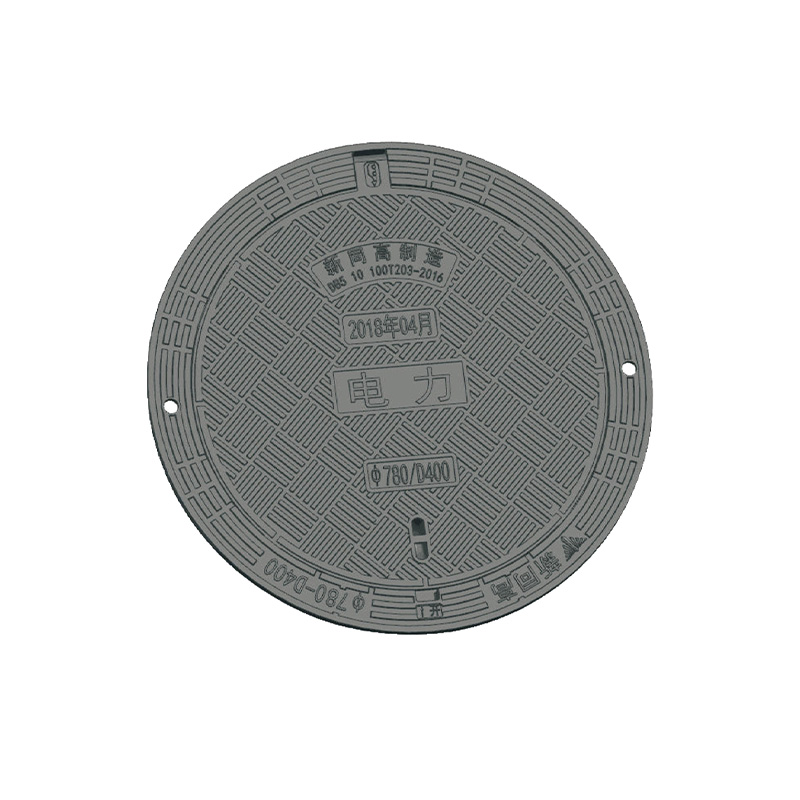

D400 Т-образный чугунный люк Ø780 с плавающей рамой, защитой от просадки и шарниром
Круглый чугунный люк класса D400 из высокопрочного чугуна с шаровидным графитом (ВЧШГ), с Т-образной конструкцией, плавающей рамой и шарниром для удобного открывания крышки. Номинальный диаметр — Ø780 мм, внешний диаметр рамы — 1030 мм, высота — 190 мм, диаметр крышки — около 830 мм. Испытательная нагрузка — не менее 400 кН. Данная модель тяжёлого чугунного люка предназначена для эксплуатации в условиях транспортных нагрузок. Возможны индивидуальное изготовление и согласование размеров, несущей способности, рисунка крышки и комплектации, включая предохранительный фиксатор и замок.

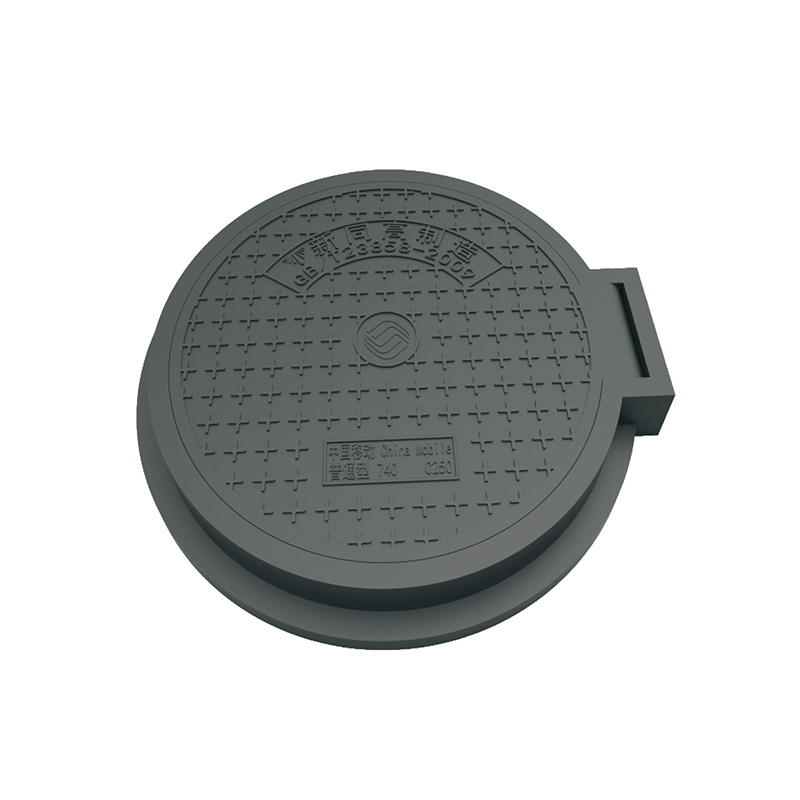

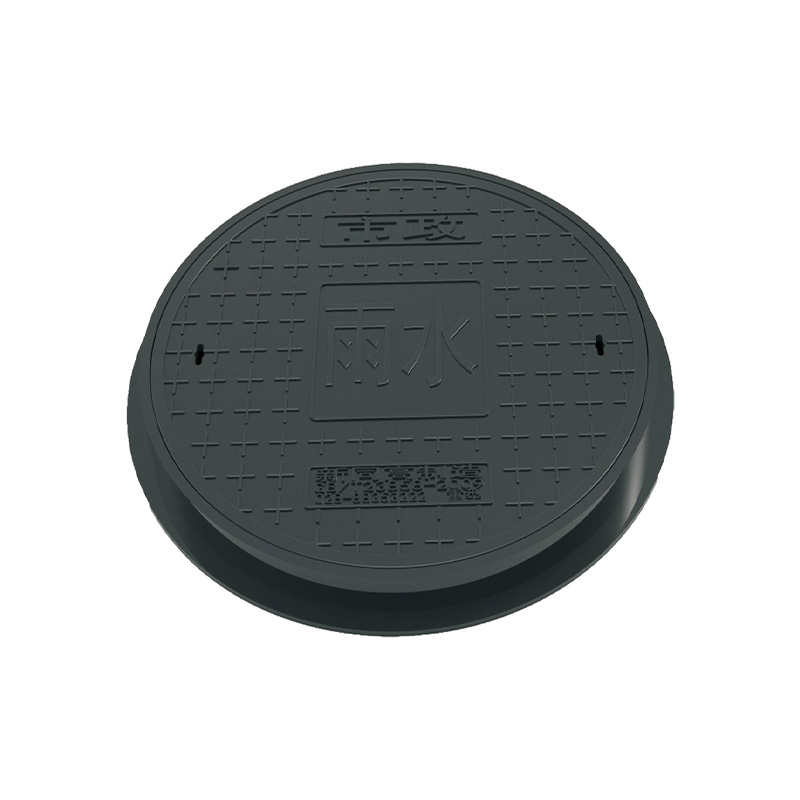

Круглый полимерно-композитный люк Ø770 мм для дождеприёмных и смотровых колодцев
Круглый композитный люк Ø770 мм с рамой изготовлен из высокомолекулярного полимерного материала, устойчивого к воздействию влаги и коррозии, не подверженного ржавлению и обладающего диэлектрическими свойствами. Такой полимерный люк предназначен для установки на дождеприёмных и смотровых колодцах, а также на объектах инженерной инфраструктуры. Доступны различные варианты исполнения по размерам и расчётной нагрузке, с возможностью индивидуального выбора рисунка крышки, цвета и комплектации.
C250 Квадратный двухстворчатый люк из ВЧШГ 1030×1200 мм для кабельных каналов
Квадратный двухстворчатый люк C250 из высокопрочного чугуна с шаровидным графитом (ВЧШГ) предназначен для закрытия кабельных каналов и обеспечения доступа к подземным электротехническим коммуникациям. Общий размер рамы с двумя крышками составляет 1030×1200 мм, размер каждой крышки — 950×500 мм. Размер проёма в свету — около 950×1000 мм, высота рамы — 90 мм. Испытательная нагрузка стандартного исполнения составляет не менее 250 кН. Размеры, класс нагрузки, рисунок поверхности и комплектацию можно адаптировать под требования проекта.
Полимерно-композитный люк Ø740 мм типа Л для силовых колодцев — изготовление на заказ
Круглый полимерный люк Ø740 мм типа Л с рамой предназначен прежде всего для силовых кабельных колодцев. Этот люк из композитного материала устойчив к влаге и коррозии, не ржавеет и обладает диэлектрическими свойствами. Размеры, несущую способность, цвет, рисунок крышки, маркировку и комплектацию можно адаптировать под требования проекта.

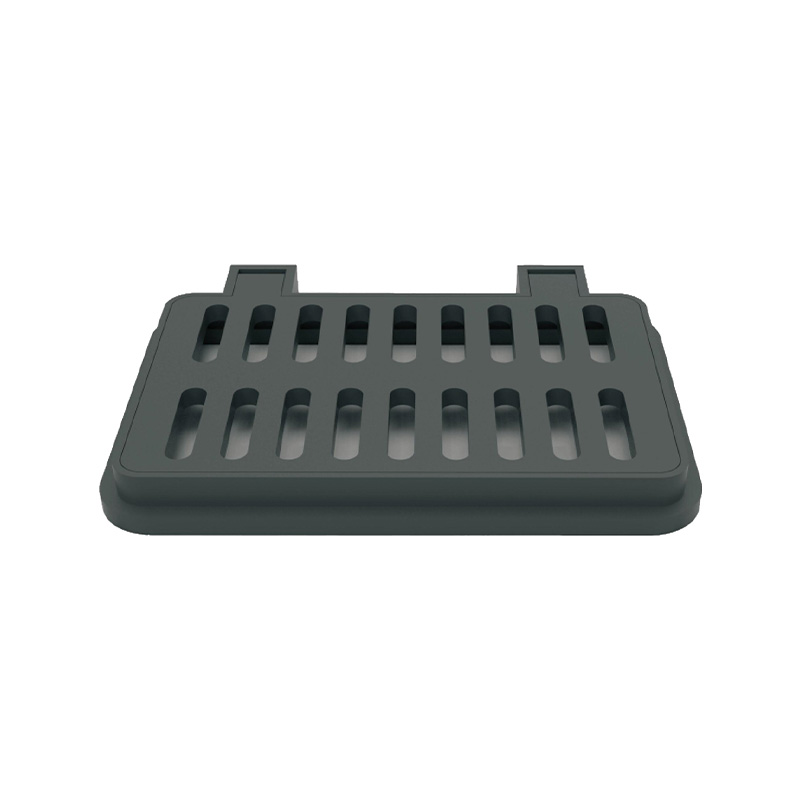

Полимерная высокомолекулярная водоотводная решётка 450×750 мм с рамой и предохранительными фиксаторами — изготовление на заказ
Полимерная высокомолекулярная дождеприёмная решётка 450×750 мм изготовлена из композитного полимерного материала, устойчивого к воздействию влаги и коррозии. Она предназначена для систем наружного водоотведения и комплектуется рамой, обеспечивающей установку изделия. По запросу решётка может поставляться с предохранительными фиксаторами, которые помогают предотвратить смещение крышки при сильном потоке воды. Стандартный вариант имеет размеры 450×750 мм, однако полимерная водоотводная решётка может быть изготовлена по индивидуальным размерам и техническим требованиям заказчика.
Полимерная композитная дождеприёмная решётка 450×750 мм типа Л — изготовление на заказ
Полимерная композитная дождеприёмная решётка 450×750 мм типа Л предназначена для отвода поверхностных вод на дорогах, парковках, территориях предприятий и других объектах наружного водоотведения. Изделие из высокомолекулярного композитного материала устойчиво к воздействию влаги и коррозии, не подвержено ржавлению и комплектуется рамой для монтажа. Помимо стандартного исполнения, возможно изготовление по индивидуальным чертежам с подбором размеров, расчётной нагрузки, формы водоотводных отверстий и цвета в соответствии с требованиями проекта.

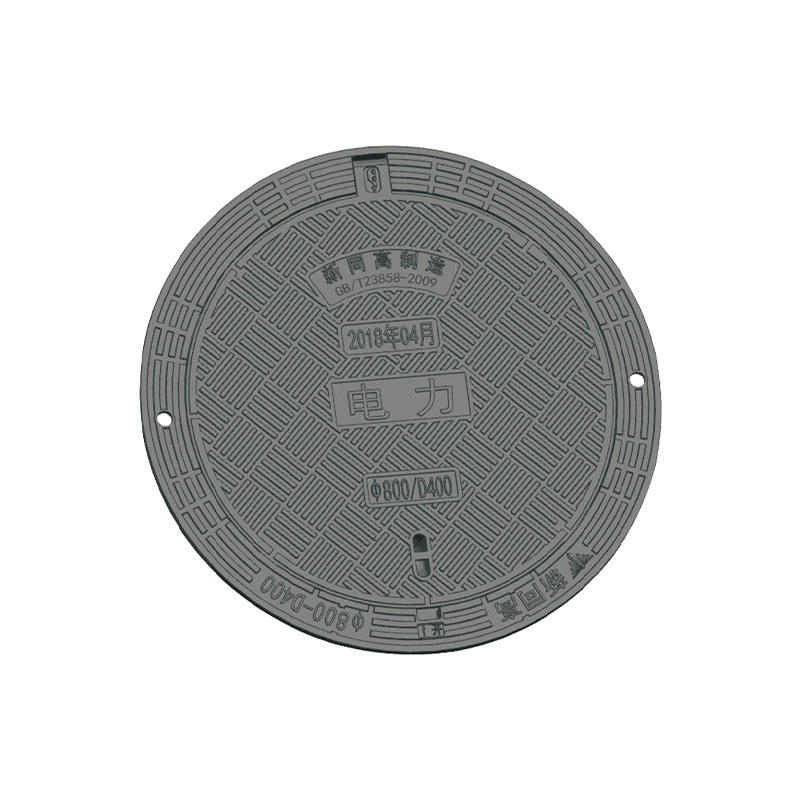

D400 тяжёлый чугунный люк Ø800 из ВЧШГ с плавающей рамой и защитой от просадки
