Свойства, области применения и назначение серого чугуна
2026-10-19
2.Как производится серый чугун?
3.Основные свойства серого чугуна: почему он идеально подходит для данных деталей?
4.Применение серого чугуна: где именно он используется?
5.Марки и стандарты серого чугуна: как подобрать их в соответствии с требованиями проекта?
6.Почему клиенты выбирают поставщиков отливок из серого чугуна?
Серый чугун — это класс литейных сплавов, отличительной особенностью которого является пластинчатая графитовая структура. Именно благодаря комплексу свойств, максимально ориентированных на производство деталей, этот материал уже давно и прочно закрепился в инженерной отрасли. Ключевыми преимуществами являются высокая конструкционная жёсткость, отличная способность к гашению вибраций и снижению шума, стабильность при механической обработке, а также хорошая термическая стабильность. Именно поэтому в тех случаях, когда предъявляются высокие требования к надёжности и качеству формообразования, серый чугун остаётся проверенным и оптимальным решением для выбора материала.
1. Что такое серый чугун?

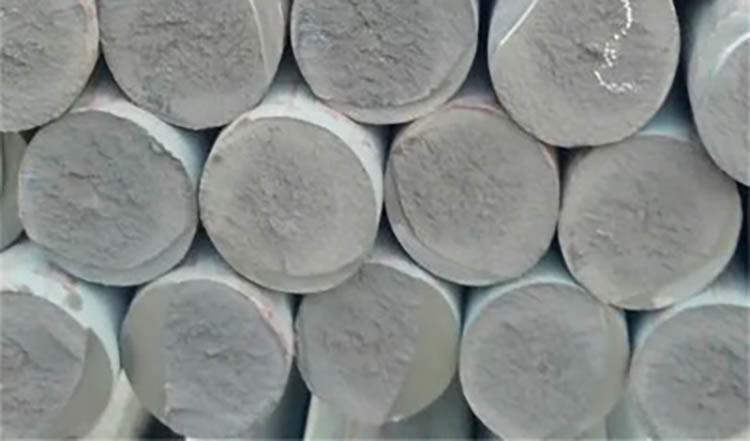

Название «серый чугун» происходит от внешнего вида излома: при разрушении материала из-за наличия в его структуре пластинчатого графита поверхность излома обычно приобретает серый цвет.

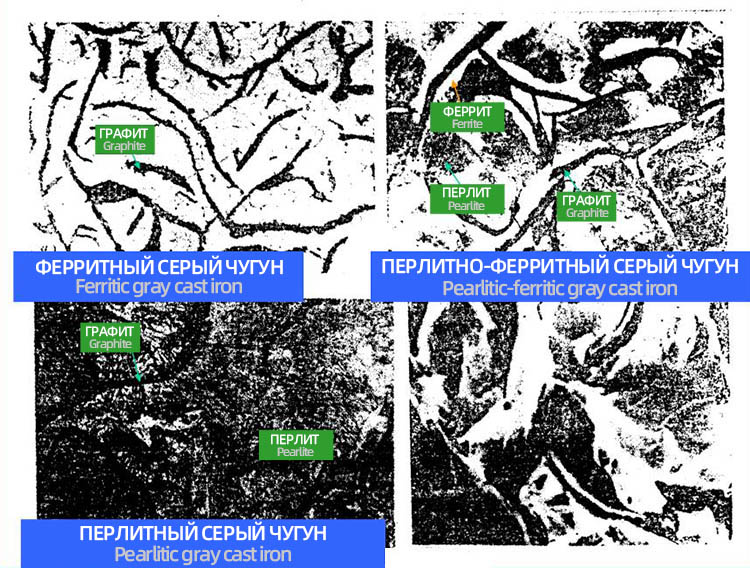

С точки зрения взаимосвязи структуры и свойств серого чугуна его характеристики во многом определяются двумя составляющими:
- Графитные пластинки: влияют на износостойкость, склонность к самосмазыванию и демпфированию шума и вибраций, а также на характер разрушения.
- Структура металлической матрицы (например, ферритная или перлитная): влияет на прочность, твёрдость и обрабатываемость.
Таким образом, при выборе материалов в машиностроении серый чугун часто используется для достижения оптимального баланса:
прочность и жёсткость + обрабатываемость + экономическая эффективность. Именно поэтому он обладает отличной технологичностью, обеспечивая стабильное выполнение требований к сборке и последующей механической обработке.
2. Как производится серый чугун?

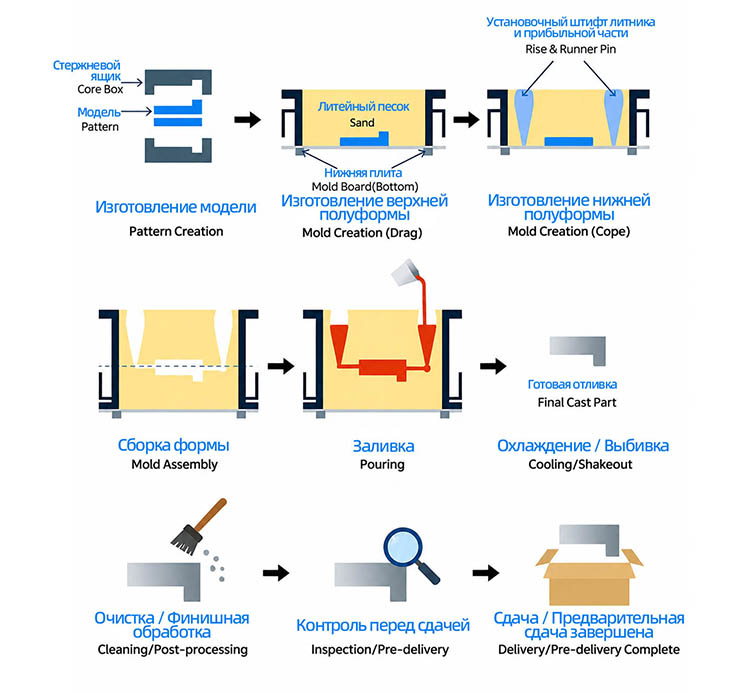

Типовой производственный процесс отливок из серого чугуна можно кратко описать так:
Изготовление модели → Формовка → Сборка формы → Плавка → Заливка и затвердевание → Очистка и финишная обработка → Контроль и отгрузка
2.1 Изготовление опок и моделей: фактор, определяющий возможность стабильного серийного производства
В соответствии с чертежом и технологическими требованиями подготавливают стержни, полость формы и литниково-питающую систему (литники, прибыли, холодильники и другие элементы). На этапе формовки особое внимание уделяют следующим аспектам:
- Управление сложностью конструкции: избегать глухих зон в полости формы и обеспечивать беспрепятственное заполнение расплавом.
- Обоснованность припусков: обеспечить стабильное получение требуемой формы при последующей механической обработке, не допуская при этом лишних переделок и затруднений при обработке.
- Конфигурация литниково-питающей системы: снижать риск шлаковых включений, повышать однородность структуры и качество поверхности.
При изготовлении по чертежам и образцам именно формовка во многом определяет, насколько велик разрыв между тем, чтобы получить годную отливку с первой попытки, и способностью стабильно выпускать её в долгосрочной перспективе.
2.2 Формовка на основе смоляных песков: повышение контролируемости и однородности состояния формовочной смеси
Преимущество технологии литья в формы из смоляных смесей заключается в том, что точность формования легче контролировать, а свойства формовочной смеси относительно стабильны. Обычно особое внимание уделяют следующим параметрам:
- Стабильность содержания смолы и степени отверждения: эти параметры влияют на прочность и газопроницаемость формовочной смеси.
- Качество поверхности полости формы: влияет на дефекты поверхности отливки и точность размеров.
- Газопроницаемость и контролируемое охлаждение: влияют на процесс затвердевания и формирование структуры, в том числе на стабильность формы и распределения графита.
2.3 Плавка и контроль химического состава: обеспечение формирования требуемой структуры при затвердевании
Свойства серого чугуна в первую очередь зависят от химического состава сплава и контроля плавки. В производстве обычно уделяют особое внимание следующим аспектам:
- соотношению углерода, кремния и других элементов, а также их влиянию на склонность к графитизации;
- стабильности температуры и условий выпуска расплава и заливки;
- контролю неметаллических включений и применению необходимых методов обработки для обеспечения стабильной структуры и контроля риска дефектов.
2.4 Заливка, затвердевание и формирование структуры: стабильность технологического окна напрямую определяет однородность
После заливки начинается этап затвердевания и формирования структуры. Он напрямую влияет на:
- форму и распределение графитных пластинок;
- соотношение составляющих металлической матрицы;
- риск возникновения дефектов, включая усадочные раковины, шлаковые включения и пористость.
2.5 Очистка, доп. обработка и подготовка к мехобработке: от «технологичности» к полной готовности к сборке
После завершения затвердевания отливку очищают: выбивают формовочную смесь, шлифуют, подвергают дробеструйной обработке и т. п. При необходимости выполняют:
- Снятие остаточных напряжений: чтобы уменьшить влияние напряжений при последующей механической обработке и эксплуатации.
- Обработку поверхности и нанесение покрытия: в соответствии с требованиями проекта.
Подготовка к механической обработке: этап, закладывающий основу для обеспечения точности сборки.
2.6 Контроль и сдача: подтверждение в соответствии с критериями приёмки и обеспечение полной прослеживаемости
На заключительном этапе проводят подтверждение качества в соответствии с требованиями проекта. Обычно оценивают:
- химический состав;
- металлографическую структуру и твёрдость — в соответствии с требованиями договора;
- размеры и качество внешнего вида;
- при необходимости — результаты неразрушающего контроля (НК), выбирая метод с учётом выявленных факторов риска.
Цель поставки — не просто завершить изготовление, а обеспечить возможность подтвердить соответствие продукции установленным критериям приёмки и уверенно использовать её.
3. Основные свойства серого чугуна: почему он идеально подходит для данных деталей?
Длительное применение серого чугуна обычно связано со следующими его свойствами:
- Способность гасить вибрации и снижать шум: особенности внутренней структуры, связанные с пластинчатым графитом, делают серый чугун подходящим материалом для конструкционных деталей, работающих в условиях вибрации.
- Хорошая обрабатываемость: облегчает резание и позволяет получать стабильное качество обработанной поверхности.
- Хорошая теплопроводность и термическая стабильность: полезны для корпусных и других конструкционных деталей, работающих при колебаниях температуры.
- Высокая прочность при сжатии и жёсткость конструкции: дают преимущества при изготовлении станин, корпусов и опорных деталей.
- Определённая износостойкость и приспособленность к работе в условиях трения: эти свойства можно эффективно использовать при рациональном проектировании конструкции и выборе обработки поверхности.
Важно объективно учитывать, что серый чугун относится к сравнительно хрупким материалам. Для конструкций, подвергающихся сильным ударным нагрузкам или предъявляющих высокие требования к вязкости, необходимо оценивать конкретные условия эксплуатации и конструктивное решение. При необходимости рекомендуется сравнить серый чугун с материалами, обладающими более высокой вязкостью. Такая оценка условий эксплуатации — важная часть работы при изготовлении по чертежам и образцам.
4. Применение серого чугуна: где именно он используется?

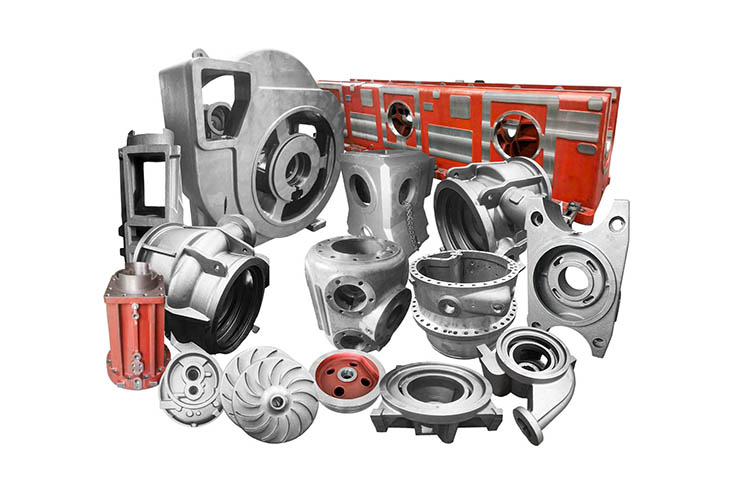

Серый чугун обычно используют для деталей, в которых на первый план выходят стабильность конструкции, обрабатываемость и экономическая целесообразность. Его ценность чаще всего проявляется в двух аспектах:
- Материал обеспечивает жёсткость и стабильность конструкции.
- Технологический процесс позволяет стабильно выдерживать размеры и получать качественные обработанные поверхности.
Ниже рассмотрим применение по отраслям: как выглядят типовые детали, что обычно важно заказчикам и почему они выбирают серый чугун.
4.1 Автомобили и силовые установки: конструкционные детали, обеспечивающие несущую способность, теплоотвод и гашение вибраций
Типичные виды деталей
- Детали двигателя: блоки цилиндров, кронштейны и корпуса.
- Корпуса и опорные детали трансмиссии и вспомогательных узлов.
- Корпусные конструкции, связанные с циркуляцией масла и охлаждающей жидкости или теплообменом, — в зависимости от конкретного решения.
На что обращают внимание заказчики
- Прочность и жёсткость: детали должны сохранять форму под нагрузкой и при термоциклировании, обеспечивая требуемую точность сборки.
- Теплопроводность и стабильность размеров: важно избегать изменений посадок из-за термических ударов и колебаний температуры.
- Качество ответственных обработанных поверхностей: необходимо стабильно выдерживать, например, плоскостность и соосность системы отверстий.
Почему подходит серый чугун
Этот материал сочетает жёсткость и хорошую обрабатываемость, а особенности его внутренней структуры дают преимущества в условиях вибрации. При надлежащем контроле технологического процесса он позволяет получать стабильные и воспроизводимые характеристики деталей.
4.2 Станки и промышленное оборудование: подавление вибраций для повышения устойчивости и контролируемости обработки
Типичные виды деталей
- Станина и основание станка — например, базовые элементы портальных и вертикальных конструкций.
- Стойки, столы и опорные основания суппортов.
- Основания оборудования и несущие рамы, для которых особенно важна стабильность технологических баз.
На что обращают внимание заказчики
- Стабильность обработки благодаря снижению вибрации и шума: уменьшение вибраций при резании помогает повысить стабильность и повторяемость обработки.
- Стабильность базовых поверхностей: важны плоскостность, прямолинейность и согласованность расположения монтажных отверстий.
- Контроль дефектов: усадочные раковины, шлаковые включения и другие дефекты могут напрямую ухудшить качество ответственных обрабатываемых поверхностей и надёжность последующей сборки.
Почему выбирают серый чугун
Способность серого чугуна гасить вибрации — одно из его важных преимуществ при изготовлении базовых деталей станков. Для оборудования, рассчитанного на длительную эксплуатацию и высокоточную обработку, сочетание свойств материала и конструкции особенно ценно.
4.3 Насосы и арматура: классическое сочетание литья корпусов и механической обработки при сборке
Типичные виды деталей

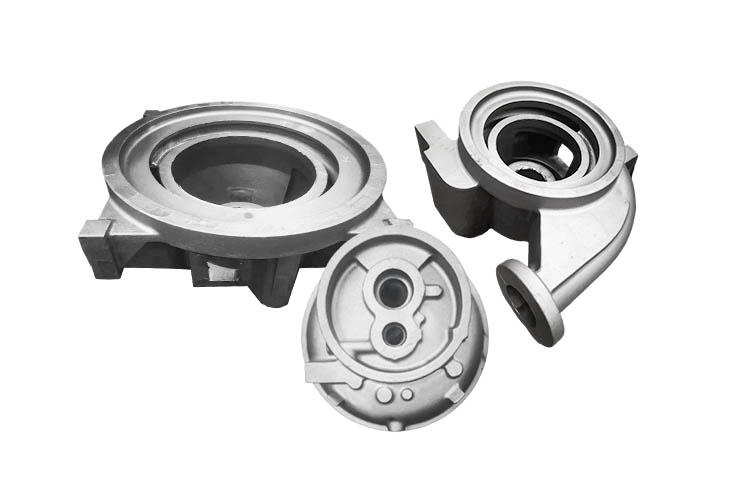

- Корпуса насосов: спиральные, прямоточные, а также с патрубками на входе и выходе.
- Корпуса клапанов: многоканальные корпуса и несущие корпуса со сложными каналами.
- Сёдла клапанов, опорные соединительные детали и коллекторы — в зависимости от конструкции системы.
На что обращают внимание заказчики
- Рабочее давление и плотность отливки: участки, работающие под давлением, чувствительны к усадочным раковинам, шлаковым включениям и газовой пористости.
- Поверхность и геометрическая точность проточных каналов: они влияют на гидравлическое сопротивление, эффективность и герметичность соединений при сборке.
- Припуски и стратегия обработки: необходимо обеспечить качество внутренних полостей и наружных монтажных поверхностей, сохранив технологичность обработки.
Почему серый чугун подходит
Серый чугун хорошо подходит для изготовления корпусных деталей и удобен в механической обработке. Кроме того, он позволяет сбалансировать стоимость производства, сроки поставки и стабильность качества, поэтому часто становится предпочтительным материалом для проектов в области насосов и арматуры.

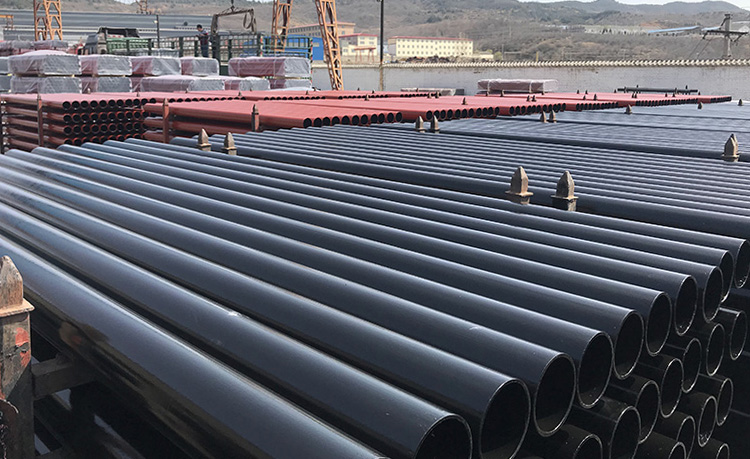

4.4 Строительство и муниципальная инфраструктура: ключевая роль долгосрочной эксплуатации под давлением и требований к долговечности
4.5 Сельскохозяйственная и строительная техника: корпуса, кронштейны и несущие конструкции (с акцентом на долговечность и экономическую эффективность)
Типичные виды деталей

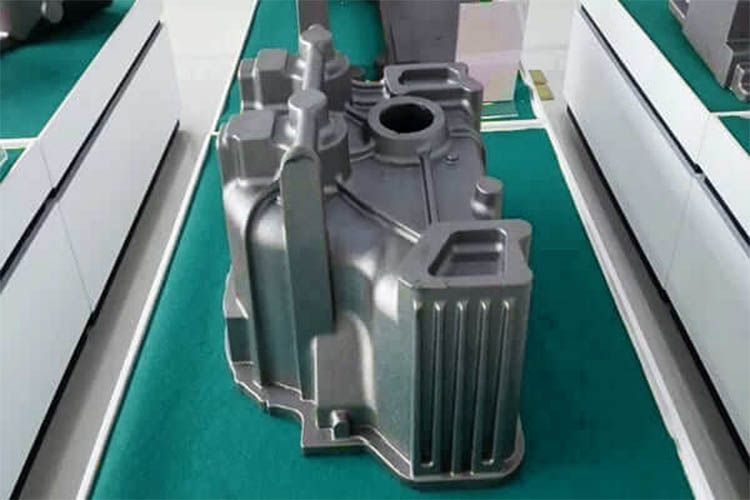

- Корпуса и кожухи узлов трансмиссии.

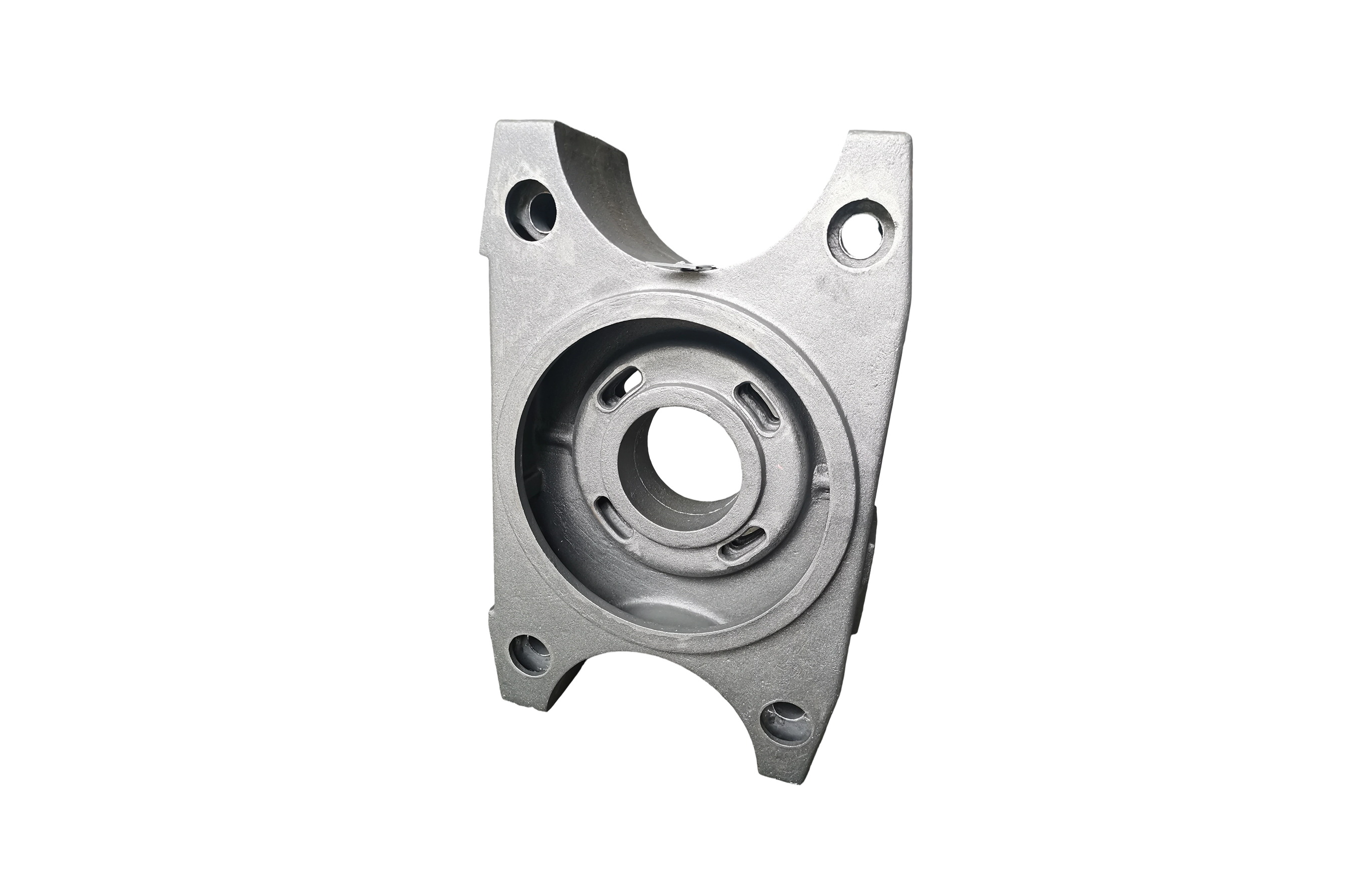

- Кронштейны и несущие основания.
- Соединительные опоры и конструкционные корпуса для строительной техники — по индивидуальной конструкции машины.
На что обращают внимание заказчики
- Несущая жёсткость и стабильность: необходимо исключить деформации, способные нарушить зацепление, герметичность или надёжность соединений.
- Надёжность обработанных поверхностей: важны точность сборки, согласованность расположения отверстий и качество уплотнительных поверхностей.
- Заблаговременный контроль риска дефектов: дефекты корпусных отливок могут привести к проблемам на последующих этапах сборки и эксплуатации.
Почему подходит серый чугун
Сочетание конструкционной жёсткости, технологичности литья и возможности последующей механической обработки серого чугуна хорошо отработано. Это особенно важно для проектов, где требуется стабильное качество при серийных поставках.
4.6 Когда требуется особая осторожность?
Серый чугун относится к сравнительно хрупким материалам. Если деталь работает в условиях, перечисленных ниже, необходимо особенно тщательно сопоставить свойства материала с условиями эксплуатации и оценить конструкцию:
- сильные ударные нагрузки или очень высокие требования к вязкости;
- условия эксплуатации, создающие выраженные концентрации напряжений;
- строгие требования к уровню безопасности при отсутствии достаточных подтверждающих данных.
В таких случаях рекомендуется:
- оценить риски с учётом конструкции и условий эксплуатации;
- сравнить серый чугун с альтернативами — высокопрочным чугуном с шаровидным графитом, чугуном с вермикулярным графитом или сталью;
- зафиксировать в договоре необходимые требования к структуре и механическим свойствам материала, а при необходимости предусмотреть соответствующие испытания или методы контроля.
4.7 Согласование «применения» и «технологии»
Для заказчиков отливок из серого чугуна главное — стабильность конечного результата. В производственной цепочке это обычно обеспечивается за счёт следующих факторов:
- Корпусные и коробчатые детали: стабильность форм из смоляно-песчаной смеси помогает обеспечивать повторяемость размеров и качества поверхности от партии к партии.
- Ответственные обрабатываемые поверхности: правильно выбранные припуски и контроль заливки и затвердевания снижают колебания при обработке и необходимость переделок.
- Контроль риска дефектов: управление литниковой системой и технологическим диапазоном позволяет заранее снижать риск усадочных раковин, шлаковых включений, газовой пористости и других дефектов.
Иными словами, заказчик покупает не просто «серый чугун», а стабильность поставок и возможность приёмки по согласованным требованиям.
5. Марки и стандарты серого чугуна: как подобрать их в соответствии с требованиями проекта?
При выборе марки серого чугуна и согласовании критериев приёмки главным ориентиром служат требования чертежа и договора, включая указанные в них стандарты и условия приёмки.
Если проект предусматривает стандарты EN/ISO/ASTM или другие конкретные нормы:
Мы организуем подготовку шихты, контроль технологического процесса и испытания в соответствии с указанными в договоре показателями, методами проверки и критериями приёмки. Также предоставим необходимые для приёмки документы о химическом составе, контроле и испытаниях и поможем заказчику подтвердить соответствие по согласованным требованиям.
Если проект не предусматривает специальную систему стандартов:
В качестве ориентира для внутреннего контроля могут применяться распространённые стандарты, например GB/T 9439 (отливки из серого чугуна). Это помогает поддерживать стабильность партий и контролировать ключевые свойства. При этом приёмка в любом случае проводится в строгом соответствии с условиями договора, с обеспечением проверяемости и прослеживаемости.
Иными словами: мы не пытаемся применять один стандарт ко всем проектам без учёта их особенностей, а выстраиваем производство и поставку исходя из требований договора и согласованных критериев приёмки.
6. Почему клиенты выбирают поставщиков отливок из серого чугуна?
Для заказчиков отливок из серого чугуна, особенно изготовленных по технологии литья в формы из смоляно-песчаной смеси, обычно важнее всего стабильность поставок и конечного результата. Это проявляется в следующих аспектах:
- Стабильность технологического процесса: контроль химического состава, заливки и затвердевания помогает уменьшить различия между партиями.
- Технологичность изготовления с учётом последующей механической обработки: обоснованные припуски и контролируемое качество ответственных обрабатываемых поверхностей снижают риск переделок.
- Прослеживаемость качества: предоставление данных о химическом составе и, если требуется проектом, информации о структуре, твёрдости или результатах неразрушающего контроля.
- Эффективность коммуникации и выполнения требований: точное понимание чертежей и перенос согласованных стандартов и критериев приёмки в технологический контроль и записи результатов проверок.
Главное: заказчик покупает не просто материал как таковой, а контролируемый и стабильный результат поставки.
7. Заключение
В заключение: серый чугун — это литейный материал с пластинчатой формой графита. Его применяют для изготовления деталей и узлов, которым необходимы стабильность конструкции, вибро- и шумопоглощение, хорошая обрабатываемость и высокая термическая стабильность. К типичным областям применения относятся базовые детали станков и промышленного оборудования, корпуса насосов и арматуры, элементы опор и корпуса автомобильных и энергетических систем, а также конструкции для коммунальной и строительной техники.
При выборе материала важно учитывать не только его свойства, но и то, насколько материал и технология производства в комплексе отвечают условиям эксплуатации. Подбор формовочной оснастки и изготовление форм из смоляно-песчаной смеси, контроль химического состава расплава, стабильность заливки и затвердевания, очистка и контроль отливок, а также согласованные критерии поставки — всё это помогает превратить технологичность производства в стабильное качество, подтверждаемое при приёмке.
Если у вас есть чертёж детали из серого чугуна (2D/3D) или требования к образцу, свяжитесь с нами — мы готовы обсудить проект. Оценим технологичность изготовления, обоснованность припусков, потенциальные риски дефектов и критерии приёмки, чтобы сделать литейное решение надёжнее, экономичнее и удобнее для поставки.
