D400 Т-образный чугунный канализационный люк Ø680 с плавающей рамой, защитой от просадки и шарниром

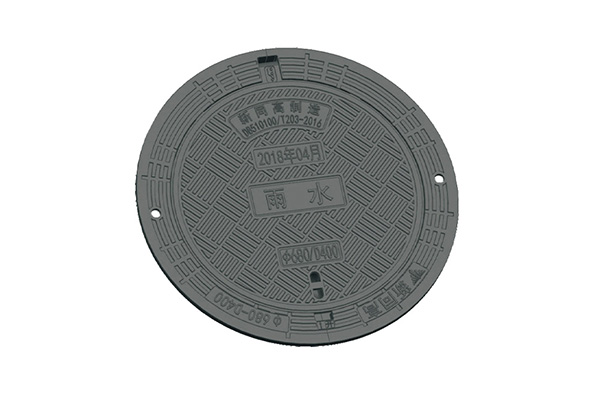

Круглый чугунный люк класса D400 с Т-образной конструкцией и плавающей рамой предназначен для установки на городских дорогах, проезжих частях и в зонах интенсивного движения. Это тяжёлый дорожный люк и люк канализационный тяжелый из высокопрочного чугуна с шаровидным графитом, оснащённый шарниром для удобного открывания крышки. Номинальный размер отверстия в свету — Ø680 мм, диаметр крышки — 730 мм, внешний диаметр рамы — 930 мм, высота — 190 мм. Испытательная нагрузка — не менее 400 кН. В зависимости от требований проекта возможно изготовление изделий с индивидуальными размерами, конструкцией и параметрами несущей способности.
Описание
маркер
Описание продукции
Особенности и применение
Этот круглый люк чугунный канализационный класса D400 изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ). По конструкции это канализационный люк типа Т с плавающей рамой, предназначенный для установки в дорожное покрытие и помогающий снизить риск образования перепадов высот между рамой люка и поверхностью дороги при эксплуатации. Благодаря такой конструкции плавающий чугунный люк подходит для городских улиц, магистралей, парковок и других участков с интенсивным автомобильным движением.
Модель может использоваться для смотровых колодцев канализационных и муниципальных инженерных сетей. Для объектов ливневого водоотведения также может применяться чугунный ливневый люк, если его конструкция, класс нагрузки и размеры соответствуют требованиям конкретного проекта. При выборе чугунного канализационного люка важно учитывать не только номинальный размер отверстия, но и диаметр крышки, наружные размеры рамы, высоту изделия и требования к монтажу.
Конструкция и технические параметры

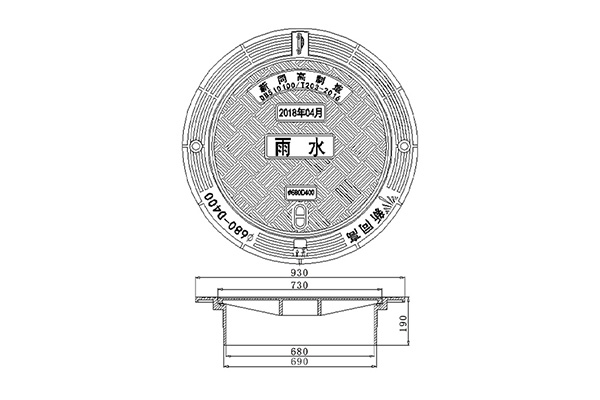

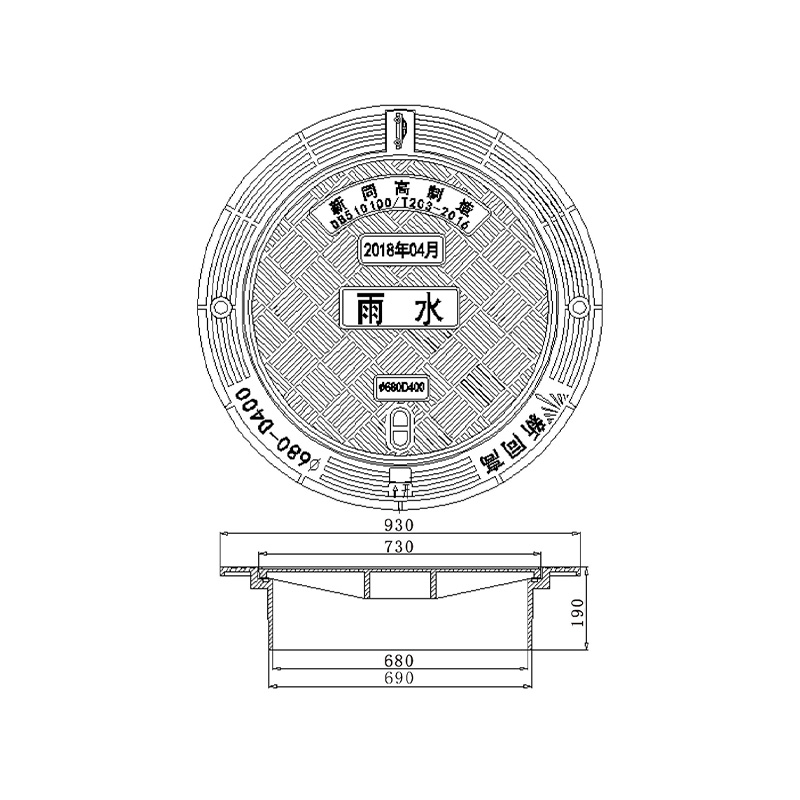

Номинальный размер отверстия в свету составляет Ø680 мм, диаметр крышки — 730 мм, внешний диаметр рамы — 930 мм, высота — 190 мм. Испытательная нагрузка изделия составляет не менее 400 кН. В зависимости от требований проекта могут рассматриваться варианты с расчётной нагрузкой 40, 60 или 90 тонн; соответствие выбранной конфигурации условиям эксплуатации необходимо подтвердить техническим соглашением.
Плавающая конструкция помогает согласовать положение люка с уровнем дорожного покрытия. Противоскользящая поверхность крышки способствует более безопасному использованию в условиях дорожного движения. Шарнир облегчает открывание крышки и помогает удерживать её соединённой с рамой при обслуживании.
Изготовление по индивидуальным требованиям
Помимо представленной конфигурации, возможно изготовление чугунных дорожных люков по согласованным чертежам и техническим требованиям заказчика. В зависимости от проекта можно согласовать диаметр и другие размеры, конструкцию рамы и крышки, параметры несущей способности, рисунок или логотип на поверхности, тип защитного покрытия, а также наличие или отсутствие предохранительного фиксатора и замка. Петля, фиксатор и замок подбираются в соответствии с согласованной комплектацией; они не должны считаться стандартными элементами каждой версии без отдельного подтверждения.
Для правильного подбора изделия необходимо уточнить условия установки, категорию нагрузки, требуемые габариты и назначение колодца. Если требуется тяжёлый чугунный люк, следует проверить соответствие класса нагрузки и фактических характеристик условиям эксплуатации. Точные размеры, конструкция и комплектация определяются по чертежам и согласованной спецификации.
Технические характеристики продукции
| Параметр | Характеристика |
| Наименование продукции | D400 Т-образный регулируемый чугунный канализационный люк с плавающей рамой |
| Тип продукции | Круглый смотровой люк с Т-образной конструкцией, плавающей рамой и шарниром |
| Материал | Высокопрочный чугун с шаровидным графитом (ВЧШГ) |
| Класс нагрузки | D400 |
| Испытательная нагрузка | F≥400 кН |
| Номинальный диаметр люка | φ680 мм |
| Размер люка | 730 мм |
| Размер отверстия в свету | 680 мм |
| Внешний диаметр рамы | 930 мм |
| Высота рамы | 190 мм |
| Доступные варианты расчётной нагрузки | 40 т, 60 т, 90 т — по согласованию и подтверждению технических характеристик |
| Поверхность крышки | Противоскользящая текстура |
| Защитное покрытие | Чёрное битумное покрытие или другое исполнение по требованиям проекта |
| Варианты комплектации | Шарнир; предохранительный фиксатор и замок — по согласованной комплектации |
| Возможности индивидуального изготовления | Размеры, конструкция, несущая способность, рисунок или логотип, покрытие и комплектация |
| Области применения | Городские дороги, проезжие части, парковки, канализационные и муниципальные инженерные сети; ливневые системы — при соответствии требованиям проекта |
Примечание: конкретные размеры, расчётная нагрузка, конструкция и комплектация определяются на основании чертежей заказчика и окончательного технического соглашения.
