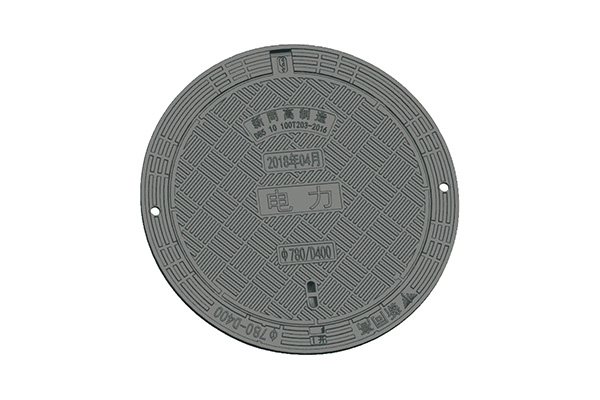

D400 Т-образный чугунный люк Ø780 с плавающей рамой, защитой от просадки и шарниром
Круглый чугунный люк класса D400 из высокопрочного чугуна с шаровидным графитом (ВЧШГ), с Т-образной конструкцией, плавающей рамой и шарниром для удобного открывания крышки. Номинальный диаметр — Ø780 мм, внешний диаметр рамы — 1030 мм, высота — 190 мм, диаметр крышки — около 830 мм. Испытательная нагрузка — не менее 400 кН. Данная модель тяжёлого чугунного люка предназначена для эксплуатации в условиях транспортных нагрузок. Возможны индивидуальное изготовление и согласование размеров, несущей способности, рисунка крышки и комплектации, включая предохранительный фиксатор и замок.
Описание
маркер
Описание продукции
Круглый чугунный люк с крышкой класса D400 изготовлен из высокопрочного чугуна с шаровидным графитом (ВЧШГ). Т-образная конструкция, плавающая рама и шарнир обеспечивают удобство эксплуатации и позволяют адаптировать люк к требованиям конкретного проекта. Такая конструкция подходит для установки на дорогах и других участках с транспортной нагрузкой.
Чугунный люк плавающего типа разработан для применения в условиях, где важно согласовать положение люка с уровнем дорожного покрытия и снизить риск просадки в зоне установки. Комплект из крышки и рамы образует единую конструкцию чугунного люка с обечайкой, а плавающая рама помогает уменьшить перепады высот между люком и дорожным полотном. Противоскользящая поверхность крышки способствует безопасному передвижению транспорта и пешеходов.

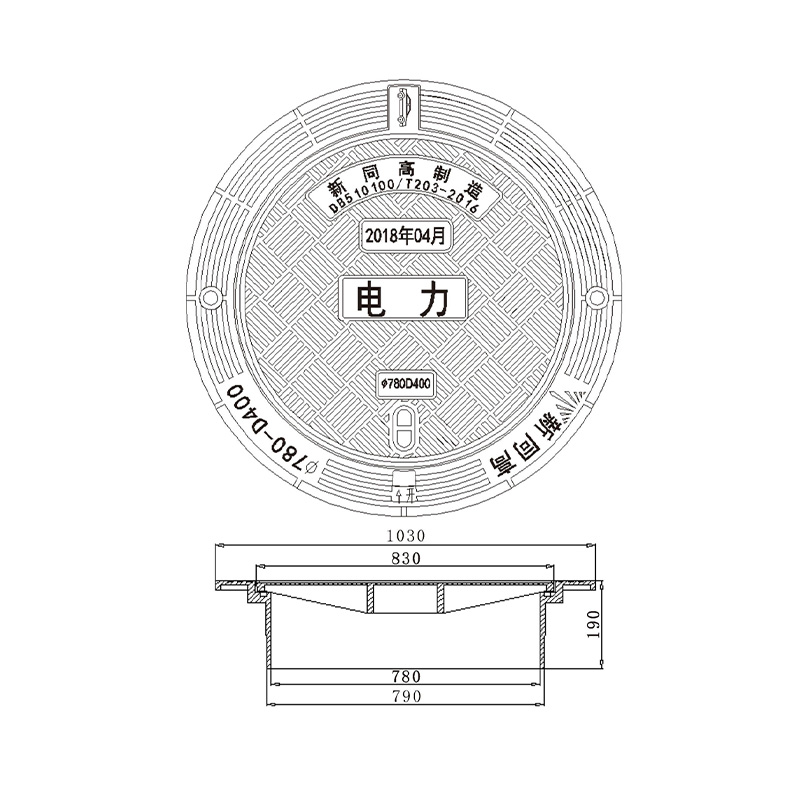

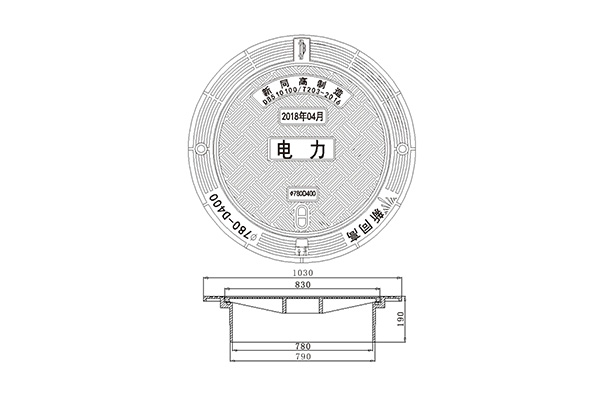

Основные характеристики модели: номинальный диаметр люка — Ø780 мм, внешний диаметр рамы — 1030 мм, высота рамы — 190 мм, диаметр крышки — около 830 мм. Испытательная нагрузка составляет не менее 400 кН. При выборе дорожного люка необходимо учитывать условия эксплуатации, требования к несущей способности и параметры монтажного проёма.
Как производитель литых изделий, мы предлагаем изготовление чугунных люков по индивидуальным требованиям заказчика. В зависимости от проекта можно согласовать размеры, класс и расчётную несущую способность, рисунок или маркировку крышки, а также комплектацию. По запросу доступны варианты с предохранительным фиксатором и замком; наличие замка не является обязательным для стандартного исполнения. Конкретные параметры и комплектация подтверждаются до начала производства.
Технические характеристики продукции
| Параметр | Характеристика |
| Наименование продукции | D400 Т-образный круглый люк из ВЧШГ с плавающей рамой и шарниром |
| Тип продукции | Т-образный круглый смотровой люк с плавающей рамой |
| Материал | Высокопрочный чугун с шаровидным графитом (ВЧШГ) |
| Класс нагрузки | D400 |
| Испытательная нагрузка | F≥400 кН |
| Номинальный диаметр люка | φ780 мм |
| Размер люка | 780 мм |
| Внешний диаметр рамы | 1030 мм |
| Высота рамы | 190 мм |
| Размер отверстия в свету | около φ680 мм |
| Размер крышки | 830 мм |
| Доступная расчётная нагрузка | 40 т, 60 т, 90 т |
| Обработка поверхности | Чёрное битумное покрытие или по требованиям проекта |
| Области применения | Городские дороги, проезжие части, парковки, муниципальные и зоны тяжёлых нагрузок |
Примечание: конкретные размеры, несущая способность и конструкция определяются на основании подтверждённых чертежей и окончательного технического соглашения.
