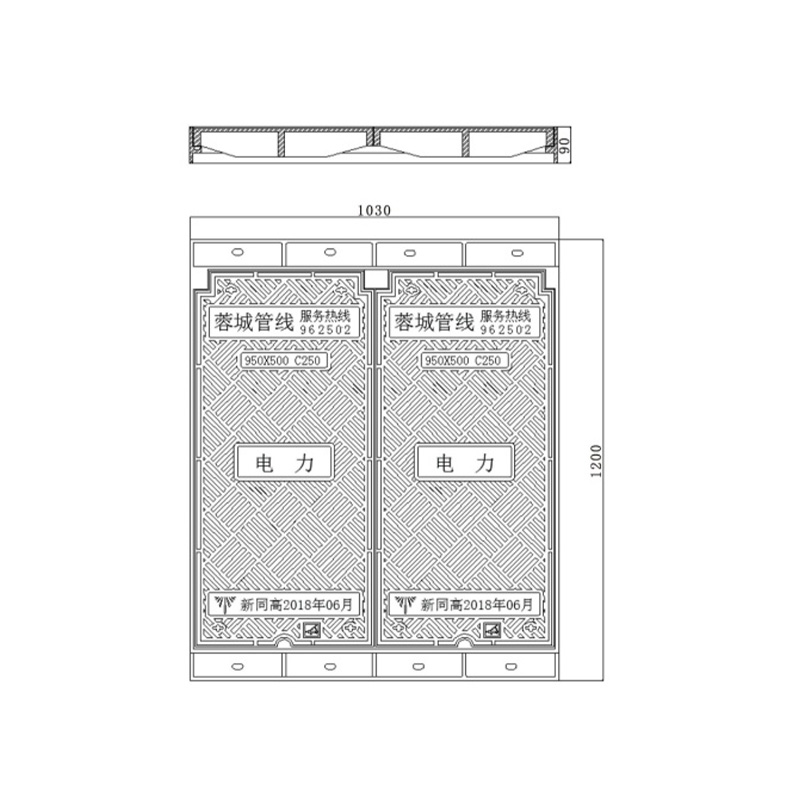

C250 Квадратный люк из ВЧШГ для кабельного канала 1030×1200-950×500

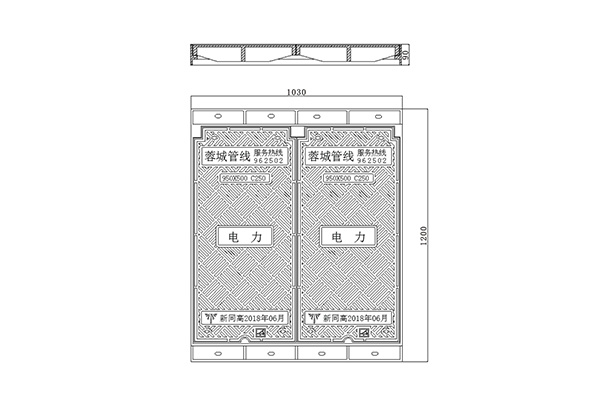

C250 Двустворчатый квадратный люк из ВЧШГ для кабельного канала состоит из двух крышек 950×500 мм и рамы 1030×1200 мм, отверстие в свету — около 950×1000 мм, высота рамы — 90 мм. Изделие изготовлено из высокопрочного чугуна с шаровидным графитом, испытательная нагрузка — не менее 250 кН.
Описание
маркер
Описание продукции

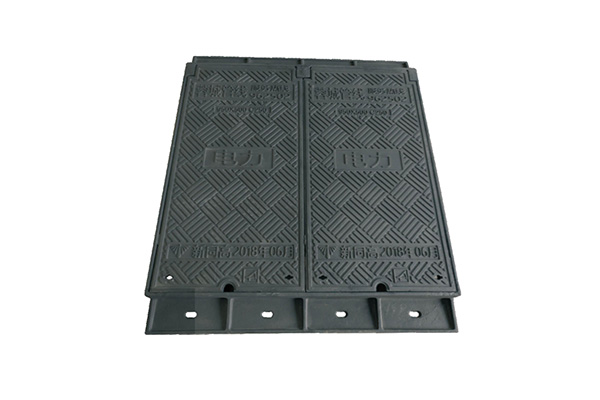

C250 Двустворчатый квадратный люк из ВЧШГ для кабельного канала состоит из двух крышек 950×500 мм и рамы 1030×1200 мм, отверстие в свету — около 950×1000 мм, высота рамы — 90 мм. Изделие изготовлено из высокопрочного чугуна с шаровидным графитом, испытательная нагрузка — не менее 250 кН. Поверхность крышек имеет перекрёстную противоскользящую текстуру; возможно нанесение идентификационных надписей в виде китайских иероглифов, обозначающих «электроснабжение», логотипа или маркировки проекта. Двустворчатая конструкция позволяет открывать крышки по отдельности, что облегчает осмотр и обслуживание кабельных линий. Подходит для кабельных каналов, кабельных смотровых колодцев, комплексных инженерных сетей, парковок, дорог на территории предприятий и зон с лёгкой и средней транспортной нагрузкой, соответствующих требованиям класса C250. Возможно изготовление с индивидуальным подбором размеров, класса нагрузки, покрытия и противокражного замкового механизма по заказу.
Технические характеристики продукции
| Параметр | Характеристика |
| Наименование продукции | C250 Квадратный люк из ВЧШГ для кабельного канала |
| Тип продукции | Двустворчатый квадратный смотровой люк с соответствующей рамой |
| Материал | Высокопрочный чугун с шаровидным графитом |
| Класс нагрузки | C250 |
| Испытательная нагрузка | F≥250 кН |
| Размер люка | 950×500 мм/шт. |
| Количество крышек | 2 шт., расположены параллельно |
| Размер отверстия в свету | около 950×1000 мм |
| Внешний размер рамы | 1030×1200 мм |
| Высота рамы | 90 мм |
| Доступная расчётная нагрузка | 25 т |
| Обработка поверхности | Чёрное битумное покрытие или по требованиям проекта |
| Стандартная маркировка | Электроснабжение; возможно нанесение по требованию |
| Области применения | Кабельные каналы, кабельные смотровые колодцы, комплексные инженерные сети, муниципальные смотровые проёмы, зоны с лёгкой и средней транспортной нагрузкой |
Примечание: конкретные размеры, конструкция, несущая способность и технические требования определяются на основании подтверждённых чертежей, протоколов испытаний и окончательного технического соглашения.
