Выбор городских люков: таблица соответствия классов нагрузки, типов дорог и условий монтажа
2026-09-24

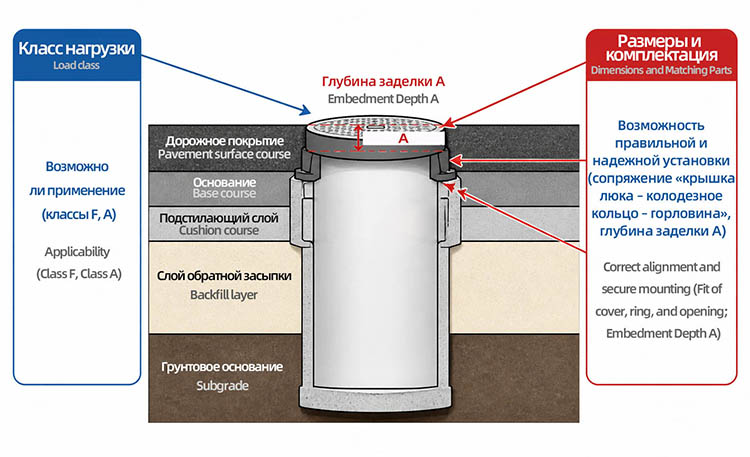

1. Введение: классы нагрузки определяют, можно ли вообще использовать люк, а размеры и комплектация — можно ли его правильно и надежно установить.
В инженерных сетях и дорожном строительстве люк — это не просто элемент для закрытия проема, а деталь, напрямую влияющая на безопасность дорожного движения и долгосрочную стабильность эксплуатации. Поэтому при выборе необходимо анализировать ключевые риски по отдельности:
- Класс нагрузки определяет применимость — то есть, обладает ли люк в условиях стандартных испытаний достаточной несущей способностью, чтобы выдерживать транспортные или пешеходные нагрузки. Распространенные классы нагрузки включают A15, B125, C250, D400, E600 и F900.
- Размеры и комплектация определяют правильность и надежность монтажа — то есть, соответствует ли люк системе колодца (раме и оголовку), отвечают ли ключевые конструктивные размеры заданным требованиям и формируется ли после установки надежная опора. Даже при правильном выборе класса нагрузки, несовпадение размеров или ошибки при монтаже могут привести к расшатыванию и появлению постороннего шума, «подпрыгиванию» крышки, повреждению кромок и просадке.
В инженерных сетях и дорожном строительстве люк — это не просто элемент для закрытия проема, а деталь, напрямую влияющая на безопасность дорожного движения и долгосрочную стабильность эксплуатации. Поэтому при выборе необходимо анализировать ключевые риски по отдельности:
- Класс нагрузки определяет применимость — то есть, обладает ли люк в условиях стандартных испытаний достаточной несущей способностью, чтобы выдерживать транспортные или пешеходные нагрузки. Распространенные классы нагрузки включают A15, B125, C250, D400, E600 и F900.
- Размеры и комплектация определяют правильность и надежность монтажа — то есть, соответствует ли люк системе колодца (раме и оголовку), отвечают ли ключевые конструктивные размеры заданным требованиям и формируется ли после установки надежная опора. Даже при правильном выборе класса нагрузки, несовпадение размеров или ошибки при монтаже могут привести к расшатыванию и появлению постороннего шума, «подпрыгиванию» крышки, повреждению кромок и просадке.
2. Как понимать уровень грузоподъёмности
Классы нагрузки (например, A15 / B125 / C250 / D400 / E600 / F900) используются для описания несущей способности люков при заданных условиях испытаний. Числовое значение класса соответствует стандартной испытательной нагрузке. При этом также предъявляются требования к глубине заделки, чтобы обеспечить в реальных условиях эксплуатации те же условия нагружения и опирания, что и при испытаниях.
В соответствии с требованиями к испытаниям, соответствие между классом нагрузки, испытательной нагрузкой и глубиной заделки выглядит следующим образом:
| Тип | Испытательная нагрузка F (кН) | Глубина заделки A (мм) |
|---|---|---|
| A15 | 15 | ≥20 |
| B125 | 125 | ≥30 |
| C250 | 250 | ≥30 |
| D400 | 400 | ≥50 |
| E600 | 600 | ≥50 |
| F900 | 900 | ≥50 |
1) Понимание класса нагрузки через «испытательную нагрузку»: количественная оценка несущей способности
Ключевое значение классов нагрузки заключается в том, чтобы перевести «оценку рисков интенсивности движения» в стандартизированные, сопоставимые и приемочные показатели. При повышении интенсивности движения и рисков ударных нагрузок на дороге следует выбирать более высокий класс нагрузки, чтобы избежать таких проблем, как деформация, разрушение или нестабильность эксплуатации из-за недостаточной несущей способности.
2) Понимание требований к установке через «глубину заделки»: соответствие несущей способности должно сопровождаться правильным монтажом
Класс нагрузки определяет «предел несущей способности». Однако для того, чтобы этот предел был реально обеспечен в условиях эксплуатации, необходимо соблюдать монтажные ограничения, такие как глубина заделки (A). Если глубина заделки не соответствует требованиям, условия нагружения и опирания люка могут отклониться от установленных испытательных условий, что негативно скажется на его устойчивости и сроке службы.
3) Инженерный подход
Для инженерных коммуникаций можно использовать следующее приблизительное соотношение:
10 кН ≈ 1 тонна. Например: 400 кН ≈ 40 тонн (соответствует классу D400).
4) Исправление типичных ошибок
Важно подчеркнуть: правильный выбор класса нагрузки является лишь базовым условием. Долгосрочная и стабильная эксплуатация люка по-прежнему зависит от таких полевых факторов контроля, как соответствие размеров и правильность монтажа. Только при соблюдении принципа «соответствие класса нагрузки + соблюдение условий установки» можно эффективно избежать таких типичных проблем, как расшатывание и появление посторонних шумов, выпрыгивание крышки и повреждение кромок.

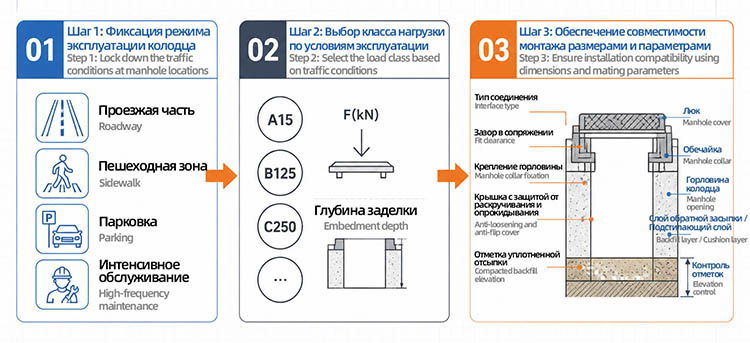

3. «Трёхшаговый метод» подбора муниципальных люков
Основная логика трёхшагового метода заключается в следующем: сначала на основе условий движения определяется необходимая несущая способность, затем с помощью размеров и сопутствующих параметров обеспечивается правильная сборка и совместимость изделия, и, наконец, ключевые точки контроля монтажа и приёмки включаются в технические условия. Это гарантирует контролируемость и возможность приёмки работ непосредственно на объекте.
Шаг 1: Фиксация режима проходимости к стволу скважины
Оценка класса риска проходимости люков в реальных условиях эксплуатации, классификация может быть выполнена по следующим категориям:
- Проезжая часть: высокая доля тяжелых грузовиков, более частые ударные нагрузки (при трогании с места, торможении, поворотах)
- Тротуары / пешеходные зоны: преимущественное движение пешеходов и велосипедистов, относительно низкая энергия удара
- Зоны парковки и частых остановок: хотя и не всегда относятся к главной полосе, но требуют повышенного внимания из-за риска многократных остановок и локальных ударов
- Часто посещаемые точки обслуживания сетей: более распространены ситуации с временным проездом транспорта и повторяющейся локальной перегрузкой
Цель состоит в том, чтобы требования к несущей способности основывались на «условиях эксплуатации и рисках», а не на «опыте или привычке».
Шаг 2: Выбор класса несущей способности в зависимости от условий эксплуатации
Формулировка для выбора типа в виде «тендерного требования»:
Класс несущей способности определяется на основе условий проезда; в приоритете — соответствие требованиям к испытательной нагрузке и соблюдение требований к контролю глубины заделки.

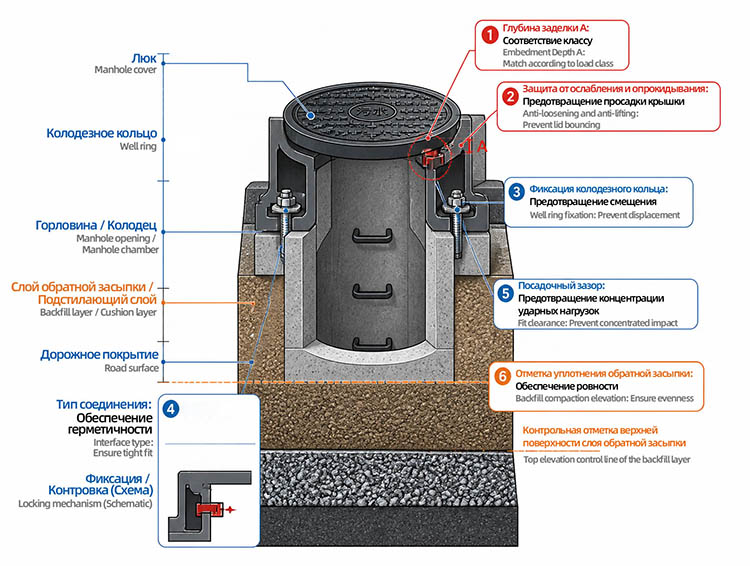

Шаг 3: Обеспечение совместимости при монтаже за счет размеров и сопутствующих параметров
Роль размеров и сопутствующих параметров заключается не просто в том, чтобы «определять прочность», а в том, чтобы определять, «можно ли реализовать эту прочность на объекте».
Совместимость системы «крышка люка / опорное кольцо / горловина»:
- Согласованность геометрических параметров и соответствие формы стыковочных поверхностей
- Характер сопряжения крышки люка с опорным кольцом должен удовлетворять конструктивным требованиям монтажа, во избежание аномальных локальных напряжений
Ключевые монтажные размеры и условия на объекте:
- Единство монтажных конструктивных размеров для обеспечения правильного пути передачи нагрузок
- Важно не просто «уместить» деталь, а избежать проблем, вызванных несоответствием допусков (ослабление, шум, подпрыгивание крышки), что в конечном итоге влияет на долгосрочную стабильность

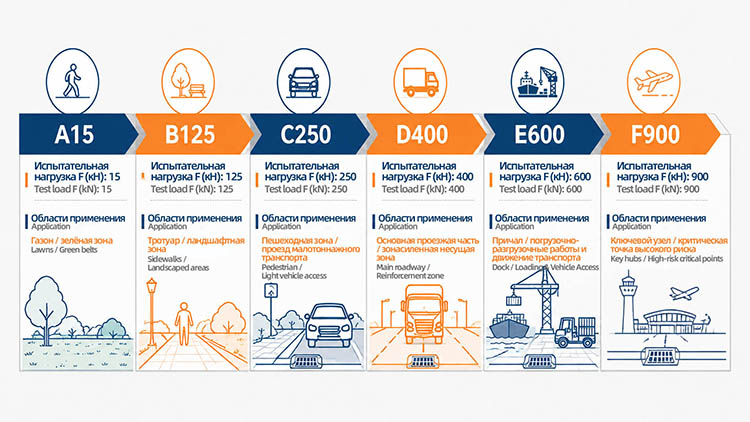

4. Основная справочная таблица: Класс несущей способности — Рекомендуемые места применения — Размеры и особенности монтажа
| Класс нагрузки (категория EN 124) | Испытательная нагрузка F (кН) | Глубина заделки A (мм) | Рекомендуемая область применения (по зонам риска движения) | Размеры и комплектность | Основные требования к монтажу |
|---|---|---|---|---|---|
| A15 | 15 | ≥20 | Газоны, озеленённые зоны | Внешние параметры люка и опорного кольца должны соответствовать друг другу; сопряжение и условия монтажа — отвечать требованиям конструкции. | Обеспечить равномерность подстилающего слоя и опоры, контролировать отметку и требуемую глубину заделки; уплотнить обратную засыпку, чтобы исключить местное качание люка. |
| B125 | 125 | ≥30 | Тротуары и благоустроенные зоны с интенсивным пешеходным движением, но с относительно низким риском проезда тяжёлого транспорта | Люк должен соответствовать опорному кольцу и конструкции колодца; размеры монтажной поверхности и точность сопряжения должны быть согласованы, чтобы исключить чрезмерный зазор и неправильное распределение нагрузки. | Обеспечить требуемую глубину заделки и надёжное крепление опорного кольца; включить в требования приёмки меры против ослабления крепления и опрокидывания крышки; выполнить уплотнение обратной засыпки и необходимый уход. |
| C250 | 250 | ≥30 | Зоны со средней интенсивностью движения, связанные с дорожной инфраструктурой, но не предназначенные для основного потока транспортных средств; зоны расположения колодцев и т. п. | Люк и опорное кольцо должны составлять совместимую систему; основные монтажные размеры должны совпадать, обеспечивая правильную передачу нагрузки и снижая риск осадки и её концентрации на отдельных участках. | Обеспечить требуемую глубину заделки, контролировать отметку и ровность поверхности; уплотнение обратной засыпки и состояние основания должны соответствовать требованиям. |
| D400 | 400 | ≥50 | Основные полосы движения на городских дорогах, в том числе при ремонте и укладке нового покрытия | Люк должен соответствовать опорному кольцу; внешние размеры и монтажные зазоры должны отвечать требованиям конструкции, чтобы избежать концентрации нагрузки на кромках. | Глубина заделки — ключевой контролируемый параметр; необходимо чётко установить требования к креплению опорного кольца и предотвращению ослабления крепления. Уплотнение обратной засыпки, контроль отметки, защита от ослабления крепления и опрокидывания крышки должны быть включены в приёмку. |
| E600 | 600 | ≥50 | Порты и другие объекты критической инфраструктуры, а также зоны с повышенными требованиями и риском | Параметры комплектующих должны соответствовать размерам монтажной конструкции; надёжное сопряжение люка с опорным кольцом снижает локальные напряжения, возникающие из-за погрешностей монтажа. | Строго контролировать глубину заделки; включить в технические требования меры крепления, защиты от ослабления крепления и смещения. Уплотнение обратной засыпки и контроль отметки одинаково важны. |
| F900 | 900 | ≥50 | Аэропорты и другие ключевые транспортные узлы; выбор класса определяется уровнем риска конкретного объекта | Требования к совместимости комплектующих повышены: основные размеры должны совпадать, а условия контакта монтажных поверхностей — обеспечивать надёжное сопряжение. Несоблюдение глубины заделки A считается несоответствием требованиям. | Крепление опорного кольца, защита от ослабления крепления и опрокидывания крышки, уплотнение обратной засыпки и контроль отметки должны быть включены в окончательную приёмку. |
5. Почему при одинаковом обслуживании муниципальных дорог классы несущей способности всё равно делятся на разные уровни?
Тот факт, что при обслуживании муниципальных дорог классы несущей способности варьируются от A15 до F900, не является противоречием. Главная причина заключается в том, что даже в рамках одной и той же инженерной сети и одной дороги условия нагружения колодцев и характер воздействия транспорта существенно различаются. Класс несущей способности определяет «границы риска». А поскольку границы риска различны, то и классы, естественно, должны быть разными.
-
1) Различия в интенсивности движения и частоте ударных нагрузок
- Разная доля тяжёлого транспорта: на участках с интенсивным движением грузовых автомобилей и строительной техники ударные нагрузки выше.
- Разная частота остановок, трогания и торможения: на перекрёстках, у искусственных неровностей и въездов/съездов динамические нагрузки возникают чаще.
- Различия в скорости и характере воздействия: динамический удар при проезде транспортного средства над люком повышает риск локальной концентрации напряжений.
-

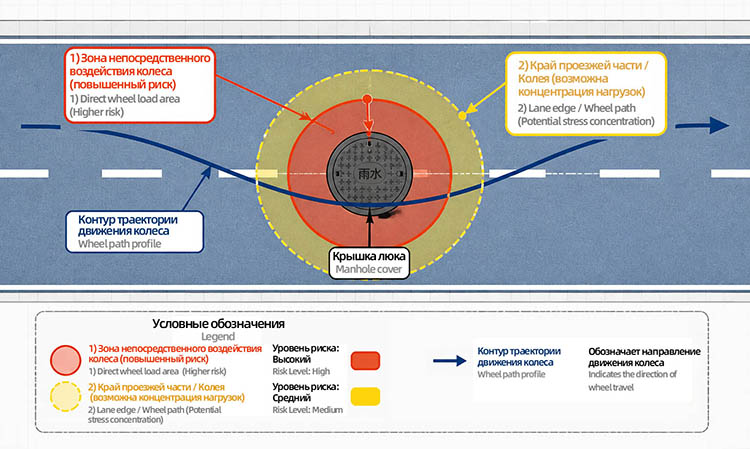

2) Различия в расположении колодца относительно зон приложения нагрузки
- Повышенный риск при расположении непосредственно под колесом: если люк находится на траектории движения колёс, возрастает риск локальных напряжений и изгиба.
- Повышенный риск неравномерной нагрузки возле поворотов и мест остановки: смещение распределения нагрузки увеличивает локальный риск, а частые остановки могут приводить к повторяющемуся длительному воздействию.
- Различия между краем полосы и полосой движения колёс: даже в пределах проезжей части нагрузка может концентрироваться по-разному в зависимости от траектории колёс.
-

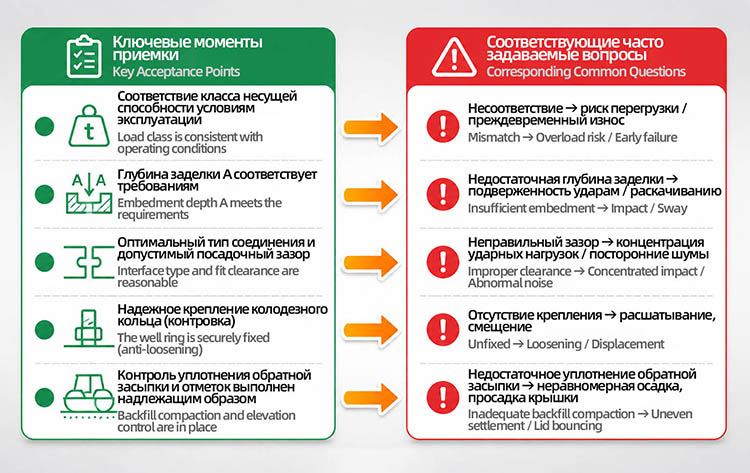

3) Различия в уплотнении обратной засыпки и условиях опирания на основание
- Неравномерная опора вызывает локальные нагрузки: недостаточное уплотнение обратной засыпки или неодинаковая прочность основания могут привести к осадке вокруг люка, увеличивая риск ударных нагрузок и раскачивания.
- Совместное воздействие осадки и напряжений: несущая способность важна не только при однократном проезде; в процессе длительной эксплуатации осадка может постепенно приводить к менее устойчивому распределению нагрузки.
- Накопительный эффект монтажных отклонений: недостаточное крепление опорного кольца или неточный контроль высоты и отметки монтажа могут привести к переходу от равномерного опирания к нагрузке на кромки, увеличивая риск и косвенно обусловливая необходимость выбора более высокого класса нагрузки.
Таким образом, градацию классов несущей способности можно свести к совместному влиянию следующих факторов:
риск проезда (сила и частота ударных нагрузок) + условия нагружения колодца (характер воздействия колёс) + условия реализации на объекте (уплотнение обратной засыпки и стабильность опоры).
6. Как материал и конструкция взаимодействуют для обеспечения требуемого класса несущей способности
Класс несущей способности определяет «необходимый предел безопасной грузоподъёмности», тогда как материал и конструкция решают, «можно ли надёжно обеспечить этот предел в заданных условиях эксплуатации». Следовательно, логика выбора должна быть следующей: класс несущей способности служит верхним ограничивающим фактором, а проектирование конструкции и свойства материала выступают инструментами реализации. Необходимо обеспечить правильную передачу усилий и принять меры по повышению устойчивости к рискам в наиболее уязвимых узлах.
1）При одном и том же классе несущей способности, при разных материалах характер работы под нагрузкой различается
Под воздействием удара колеса и многократно повторяющихся нагрузок люк в основном воспринимает местные напряжения сжатия, изгибные напряжения и усталостный эффект. Различия материалов в этих напряжениях влияют на деформацию, риск появления трещин и долгосрочную стабильность при одинаковом классе:
- Чугун с шаровидным графитом: прочность и пластичность относительно сбалансированы; при корректной конструкции более стабильно сопротивляется изгибу и ударным воздействиям.
- Полимерные/композитные материалы на полимерной основе: преимущество — легкость массы и коррозионная стойкость; однако достижение требуемого класса несущей способности сильнее зависит от конструктивной толщины, системы ребер/ребристых элементов, технологии формования и согласованного состояния контактных поверхностей.
- Художественные люки (эстетические/ландшафтные свойства): сложный внешний вид может создать ошибочное впечатление «что украшение ослабляет конструкцию», но ключевое — в том, чтобы: формы не вмешивались в силовые сечения, усиливающие зоны и сопряжение с обрамлением соответствовали требуемому классу и были подтверждены соответствующими испытаниями.
Материал не является «обходным путём» вместо класса несущей способности, а через конструкцию переводит требования класса в надежные эксплуатационные характеристики.
2）Конструктивное проектирование — ключ к тому, как материал дает эффективную несущую способность
Возможность достижения класса несущей способности зачастую определяется тем, как организована передача усилий:
- Удар по верхней поверхности люка → через ребра/ребристые элементы/усиливающие зоны вниз к основанию.
- Способ контакта люка с люковым кольцом → определяет, насколько нагрузка распределяется равномерно.
- Переходная зона по краям и зона установки → определяет, удастся ли контролировать локальные пики напряжений.
3）Чем выше класс несущей способности, тем больше конструкция должна «защищать от слабых мест»:
- В классах A15/B125 (более низких) акцент в большей степени на контроле деформаций и долгосрочной стабильности.
- При переходе к C250/D400/E600 конструкция должна системно решать вопросы локальной концентрации напряжений и изгибной прочности при ударных воздействиях.
- Для сценариев повышенного риска класса F900 предъявляются более высокие требования к конструктивной избыточности и долговременной надежности.
4）Художественные/ландшафтные свойства и класс несущей способности должны быть согласованы в одном направлении
Риск художественных люков не в «красоте», а в том, не ослабляют ли они ключевые силовые сечения и не нарушают ли непрерывность контакта при установке. Поэтому следует обеспечить:
- внешний дизайн не должен менять принципы проектирования ключевых несущих сечений и усиливающих зон;
- контактные установочные поверхности и сопряжение с люковым кольцом должны соответствовать требованиям по сборке и опоре;
- конструкция декоративных зон должна, прежде всего, не ослаблять силовое восприятие, чтобы при длительной эксплуатации не возникали расшатывание, посторонние звуки и разрушения.
Художественное выражение не может заменить требования конструктивной несущей способности: класс несущей способности — это нижняя граница, а конструкция и сопряжение определяют качество реализации.
7. Заключение: формирование замкнутого цикла «условия эксплуатации — класс несущей способности — совместимость при монтаже»
