Чугун с шаровидным графитом и обычный чугун — это одно и то же? Состав, отличия и области применения
2026-10-05
1.Введение: Является ли чугун с шаровидным графитом тем же, что и обычный чугун?
3.Что такое чугун с шаровидным графитом?
4.Из чего состоит чугун с шаровидным графитом?
5.В чём основные различия между чугуном с шаровидным графитом и серым чугуном?
6.Чугун с шаровидным графитом или серый чугун: что выбрать?
7.Типичные области применения индивидуальных отливок из чугуна с шаровидным графитом
1. Введение: Является ли чугун с шаровидным графитом тем же, что и обычный чугун?

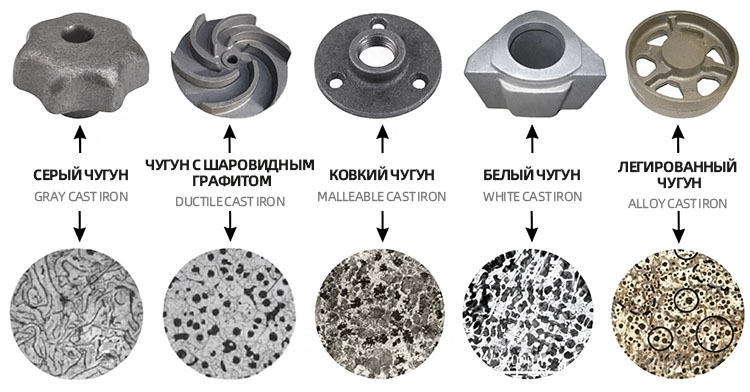

2. Что такое чугун?
3. Что такое чугун с шаровидным графитом?
4. Из чего состоит чугун с шаровидным графитом?
Чугун с шаровидным графитом имеет в своей основе железо, углерод и кремний, а сфероидизация графита (придание ему преимущественно шаровидной формы после затвердевания) достигается путём специальной обработки. Тем не менее, не существует единого фиксированного состава, который подходил бы для всех марок и деталей. Конкретная химическая композиция определяется исходя из требуемых эксплуатационных характеристик, конструкции отливки и технологического процесса производства. Одного лишь знания о том, какие элементы входят в состав, недостаточно для оценки свойств готовой отливки.
4.1. Основные элементы и их роль
| Элемент | Роль в высокопрочном чугуне с шаровидным графитом |
|---|---|
| Железо (Iron) | Основной компонент материала. |
| Углерод (Carbon) | Участвует в образовании графита, а также влияет на затвердевание и структуру чугуна. |
| Кремний (Silicon) | Способствует графитизации и влияет на структуру металлической матрицы и свойства материала. |
| Магний (Magnesium) | Обычно применяется для сфероидизирующей обработки, способствуя образованию графита шаровидной формы. |
| Другие контролируемые элементы (Other controlled elements) | Содержание элементов корректируют в соответствии с требуемой маркой, чтобы получить нужную структуру и свойства. При этом необходимо контролировать влияние серы, фосфора и других примесей. |
Следует отметить, что приведённая выше таблица отражает лишь основные функции каждого элемента, а не является готовой рецептурой для непосредственного производственного использования. Даже при схожем содержании основных элементов у двух марок чугуна с шаровидным графитом могут различаться форма графита, структура матрицы и итоговые механические свойства. Поэтому при заказе кастомных (индивидуальных) отливок необходимо опираться на чёткие стандарты на материал, конкретные марки и требования к характеристикам, а не делать выводы о применимости исключительно на основе какого-то общего химического состава.
4.2. Как формируется шаровидный графит?

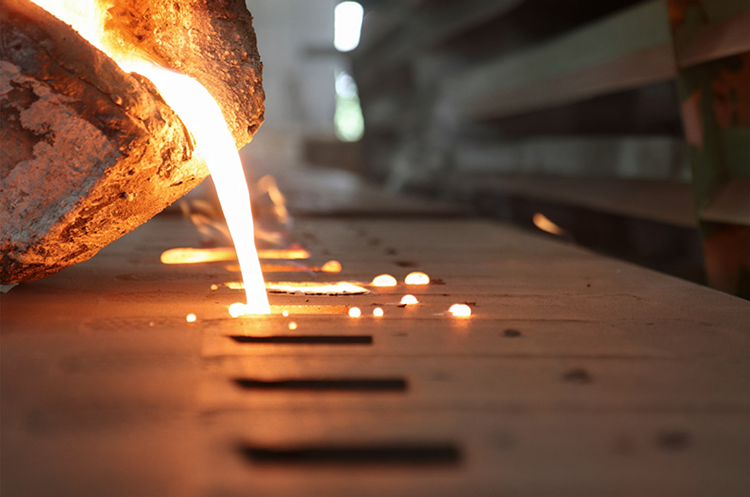

Производство чугуна с шаровидным графитом обычно начинается с плавки и корректировки химического состава. Затем расплав подвергается модифицированию на шаровидный графит (сфероидизации) в сочетании с инокуляцией, что способствует формированию необходимой графитной структуры при затвердевании. После заливки расплава в форму и затвердевания отливки, в зависимости от требуемой марки и эксплуатационных характеристик, может дополнительно проводиться термическая обработка.
Все эти этапы требуют согласованного контроля: сфероидизация определяет, приобретёт ли графит преимущественно шаровидную форму; инокуляция и условия затвердевания влияют на формирование и распределение графита; а структура матрицы и необходимая термическая обработка, в свою очередь, определяют прочность и пластичность материала. Иными словами, характеристики чугуна с шаровидным графитом зависят не только от его химического состава («из чего он состоит»), но и от формы графита и структуры матрицы. Именно поэтому отливки из чугуна с шаровидным графитом разных марок нельзя считать взаимозаменяемыми, опираясь исключительно на название материала.
5. В чём основные различия между чугуном с шаровидным графитом и серым чугуном?
Чугун с шаровидным графитом и серый чугун относятся к одной категории чугунов, но отличаются формой графита: в сером чугуне графит имеет преимущественно пластинчатую форму, а в чугуне с шаровидным графитом — шаровидную. Именно это различие является отправной точкой для понимания разницы в их эксплуатационных характеристиках. Для клиентов, закупающих отливки на заказ, приведённое ниже сравнение поможет сориентироваться в выборе материала, однако оно не заменяет детальной оценки конкретной марки материала и условий эксплуатации детали.
| Параметр | Серый чугун | Высокопрочный чугун с шаровидным графитом |
|---|---|---|
| Форма графита | Преимущественно пластинчатая | Преимущественно шаровидная |
| Прочность на растяжение | Как правило, ниже; конкретное значение зависит от марки | Как правило, выше; конкретное значение зависит от марки |
| Пластичность | Как правило, очень низкая | Как правило, выше, однако заметно различается у разных марок |
| Ударная стойкость | Как правило, низкая | Как правило, выше при выборе подходящей марки |
| Демпфирующая способность | Как правило, выше | Как правило, уступает серому чугуну |
| Теплопроводность | Как правило, выше | Зависит от состава и структуры; оценивать следует с учётом конкретных требований |
| Обрабатываемость | Как правило, хорошая | Также поддаётся механической обработке, но её особенности зависят от марки, твёрдости и структуры |
| Стоимость | При сопоставимых условиях стоимость материала и литья, как правило, ниже | Сфероидизирующая обработка и соответствующий контроль процесса могут увеличить стоимость |
При выборе материала не следует смешивать различные показатели характеристик. Высокая прочность на растяжение не означает автоматически более высокую твёрдость или износостойкость; также нельзя голословно утверждать, что прочность чугуна с шаровидным графитом «обязательно вдвое выше, чем у серого чугуна». Фактическое сравнение должно опираться на конкретные марки, требуемые характеристики и условия эксплуатации. Оба материала могут подвергаться коррозии в определённых средах, и необходимость нанесения покрытий или применения других защитных мер также зависит от условий эксплуатации.
Наконец, разница в стоимости, приведённая в таблице, отражает лишь общую тенденцию и не является прямым отражением разницы в ценах на готовые отливки. Конструкция детали, её масса, объём заказа, необходимый объём механической обработки, а также требования к контролю качества — всё это влияет на итоговую цену. В следующем разделе мы рассмотрим конкретные эксплуатационные потребности и обсудим, в каких случаях целесообразно выбирать чугун с шаровидным графитом, а когда преимущество остаётся за серым чугуном.
6. Чугун с шаровидным графитом или серый чугун: что выбрать?
Ключ к правильному выбору материала заключается не в том, чтобы определить, какой из чугунов «лучше», а в том, чтобы выявить, какие именно характеристики наиболее важны для детали в реальных условиях эксплуатации. В зависимости от характера нагрузок, уровня вибрации, температурного режима, требований к механической обработке и целевой стоимости подходящим материалом может оказаться совершенно разный чугун.
6.1. В каких случаях целесообразно выбирать чугун с шаровидным графитом?
Если деталь должна обладать высокой прочностью на растяжение или пределом текучести, выдерживать ударные или циклические нагрузки, а также сохранять способность к определённой пластической деформации перед разрушением, обычно стоит рассмотреть применение чугуна с шаровидным графитом. Он также подходит для деталей, в которых необходимо сочетать сложную конфигурацию отливки с высокими механическими характеристиками. Тем не менее, возможность удовлетворения конкретных требований всегда должна определяться на основе выбранной марки материала, конструкции детали и условий её эксплуатации.
Для деталей, работающих под давлением, одного лишь названия «чугун с шаровидным графитом» недостаточно для подтверждения его применимости. Марку материала, толщину стенок и конструктивные особенности, рабочее давление, контактную среду, требования к контролю качества и применимые нормативные документы необходимо подтверждать применительно к каждому конкретному проекту. Если вы сейчас оцениваете возможность использования таких деталей, предлагаем ознакомиться с нашим сервисом по изготовлению чугуна с шаровидным графитом на заказ, чтобы узнать, как мы обсуждаем технологию литья на основе ваших чертежей и требований к эксплуатационным характеристикам.
6.2. В каких случаях целесообразно выбирать серый чугун?
Если для детали на первый план выходят такие свойства, как вибропоглощение, теплопроводность или удобство механической обработки, и при этом прочности серого чугуна достаточно для выполнения рабочих требований, то он может оказаться более предпочтительным вариантом. В сопоставимых производственных условиях его использование также может способствовать снижению затрат. Например, для деталей, чувствительных к вибрации, но не испытывающих значительных растягивающих или ударных нагрузок, нет необходимости менять материал лишь на том основании, что прочность на растяжение у чугуна с шаровидным графитом обычно выше.
Мы предлагаем услуги по индивидуальному литью деталей из серого чугуна и чугуна с шаровидным графитом, поэтому рекомендуем сначала четко определить обязательные эксплуатационные характеристики детали, и лишь затем сравнивать варианты производства и сроков поставки для обоих материалов, вместо того чтобы по умолчанию применять один из них для всех проектов.
6.3. Можно ли напрямую заменить серый чугун на чугун с шаровидным графитом?
Недостаточно того, что чугун с шаровидным графитом обычно обладает более высокой прочностью на растяжение, чтобы просто заменить им серый чугун в исходной конструкции. Перед заменой необходимо заново проверить величины нагрузок и допустимые деформации, а также оценить, остаются ли жесткость, вибропоглощение и тепловые характеристики в рамках требуемых норм. Толщина стенок и конструкция, технологические базы для обработки, критические размеры и методы верификации также могут потребовать корректировки. Более высокая прочность материала не означает автоматически, что можно уменьшить толщину стенок или использовать исходные чертежи без внесения изменений в конструкцию.
7. Типичные области применения индивидуальных отливок из чугуна с шаровидным графитом

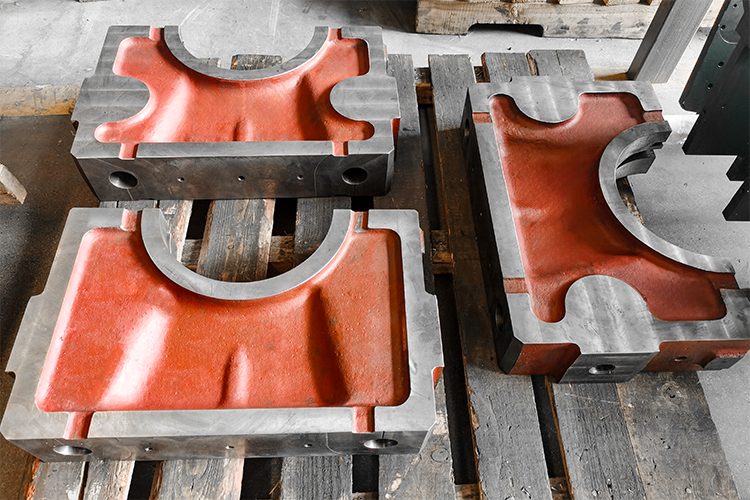

После ознакомления со свойствами материала необходимо понять, как они соотносятся с конкретной деталью. Чугун с шаровидным графитом обычно применяется для механических компонентов, где требуется сочетание сложной конфигурации отливки, высокой прочности на растяжение и определённой пластичности. Тем не менее, для деталей одного и того же класса может использоваться и серый чугун, и другие материалы: окончательный выбор по-прежнему зависит от характера нагрузок, условий эксплуатации, конструктивных особенностей и целевой марки материала. Ниже приведены типичные области применения, которыми можно руководствоваться при подборе материала.

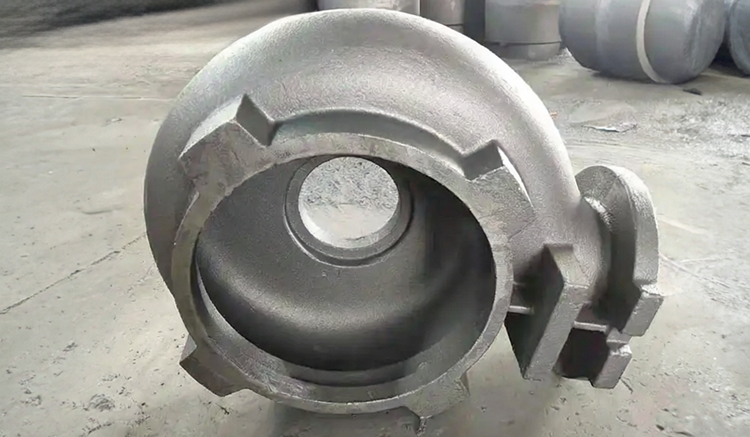

Корпуса насосов и корпуса клапанов. Подобные детали могут требовать формирования сложных внутренних каналов, обеспечивая при этом высокую точность обработки сопрягаемых поверхностей, уплотнительных зон и монтажных отверстий. Если конструкция предъявляет повышенные требования к механическим характеристикам, целесообразно рассмотреть применение чугуна с шаровидным графитом. В случае эксплуатации деталей под давлением также необходимо четко определить рабочее давление, характер рабочей среды, применимые нормативные документы и требуемые виды испытаний. Оценивать пригодность материала для работы под давлением исключительно по его названию недопустимо.
Опорные кронштейны и ступицы сельскохозяйственной техники. Такие компоненты могут подвергаться растягивающим, изгибающим, ударным или циклическим нагрузкам. Чугун с шаровидным графитом может рассматриваться как перспективный материал, способный удовлетворить комплексные требования к литейной конфигурации и механическим характеристикам. На этапе разработки особое внимание следует уделить проверке нагруженных участков, посадочных размеров для подшипников и соединительных элементов, а также соответствующих требований к свойствам материала.
Соединительные детали строительной техники. Для литых компонентов, предназначенных для соединения и поддержки других узлов, особое внимание следует уделять локальным нагрузкам, ударным воздействиям и концентрации напряжений в зонах конструктивных переходов. При выборе чугуна с шаровидным графитом недостаточно просто определить марку материала: необходимо также проверить радиусы скруглений, плавность перехода толщин стенок и расположение критических обрабатываемых поверхностей, а также согласовать перечень обязательных видов контроля в зависимости от назначения детали.

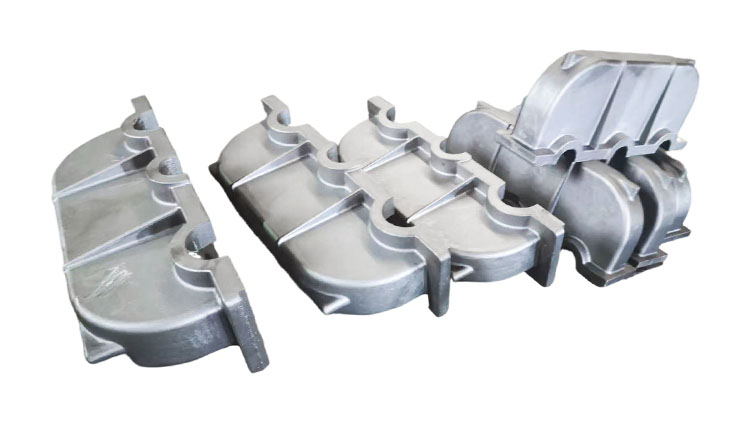

Корпуса промышленных приводов и другие механические детали. Если корпусам приходится выдерживать монтажные или локальные механические нагрузки, чугун с шаровидным графитом может стать вариантом, достойным рассмотрения. Однако если на первый план выходят вибропоглощение или теплопроводность, следует параллельно оценивать и серый чугун. Что касается критически важных участков, таких как отверстия под подшипники, монтажные поверхности и установочные базы, то требования к их обработке и размерам должны быть четко зафиксированы в чертежах.
Приведенные выше примеры лишь показывают, для каких деталей может быть целесообразно рассмотреть применение чугуна с шаровидным графитом, но это не означает, что все компоненты данного типа должны изготавливаться именно из него. В случае индивидуальных проектов наиболее эффективным подходом является отталкивание от эксплуатационных требований к детали, и лишь затем — определение марки материала, литейной конфигурации, объемов механической обработки и требований к верификации.
8. Какие требования следует предъявлять при заказе индивидуальных отливок из чугуна с шаровидным графитом?
Точный запрос на коммерческое предложение не ограничивается простым указанием названия детали. Чем четче определены марка материала, условия эксплуатации, чертежи, состояние поставки и требования к контролю, тем проще литейному заводу оценить технологический процесс и подготовить сопоставимые ценовые предложения. Если какие-то параметры еще не утверждены, об этом следует прямо указать при формировании запроса, чтобы избежать ошибочного включения ожидаемых уточнений в перечень окончательных технических условий.
8.1 Марка материала и условия эксплуатации
Прежде всего следует указать требуемый стандарт материала и его марку, а также ключевые показатели механических свойств, такие как предел прочности на растяжение, предел текучести, относительное удлинение или твёрдость. К распространённым системам стандартов на чугун с шаровидным графитом относятся ASTM A536, EN 1563 и GB/T 1348-2019; стандарт GB/T 9439-2023 применяется к изделиям из серого чугуна. Различные стандарты могут различаться по маркам, образцам для испытаний и требованиям приёмки, поэтому нельзя считать марки полностью эквивалентными только на основании близости номинальных характеристик.
Кроме того, следует указать характер действующих на деталь нагрузок: статические, ударные или переменные, а также наличие требований к рабочей температуре, контактным средам или коррозионной стойкости. Для деталей, работающих под давлением, необходимо также предоставить расчётное давление, применимые отраслевые стандарты или нормы, а также соответствующие требования к верификации. Эта информация позволяет оценить, соответствуют ли выбранная марка и конструкция детали реальным условиям эксплуатации, а не опираться исключительно на название материала «чугун с шаровидным графитом».
8.2 Чертежи и производственные требования
Пожалуйста, предоставьте чёткие 2D-чертежи; при наличии 3D-моделей рекомендуется также направить их в комплекте. На чертежах должны быть однозначно указаны критические размеры, допуски и технологические базы, а также выделены участки, требующие особого контроля: расположение отверстий, сопрягаемые поверхности и уплотнительные поверхности.
При формировании запроса также следует указать требуемое состояние поставки: в литом виде или после механической обработки; наличие требований к окраске или другим видам поверхностной обработки, а также объём разовой закупки и прогнозируемый годовой объём потребления. Все эти параметры оказывают непосредственное влияние на оценку технологического процесса, планирование производства и формирование итоговой цены.
8.3 Требования к контролю и документации
Ключевые аспекты контроля для различных деталей могут существенно отличаться. В зависимости от потребностей проекта, на этапе запроса вы можете сформулировать требования к проверке химического состава, металлографической структуры, механических свойств, твёрдости и геометрических размеров. Для деталей со специфической конструкцией или особым назначением также можно обсудить необходимость проведения неразрушающего контроля или гидравлических испытаний.
Если по условиям проекта требуются сертификаты на материал, протоколы испытаний или обеспечение прослеживаемости партий, пожалуйста, заранее укажите требуемый формат документов и основания для их приёмки. Перечень контрольных операций должен соответствовать назначению детали и условиям заказа, а также быть чётко согласован на этапе коммерческого предложения и технического утверждения, а не подразумевать по умолчанию проведение полного комплекса испытаний для каждой отливки.
Для проектов, где марка материала или план контроля ещё не определены, рекомендуется сначала направить чертежи, условия эксплуатации и прогнозируемые объёмы, а затем совместно обсудить технические требования с учётом ключевых рисков, связанных с деталью. Такой подход не только облегчит подбор материала, но и позволит избежать расхождений в ценовых предложениях и многократных уточнений на последующих этапах из-за недостаточно чётких требований.
9. Заключение
Чугун с шаровидным графитом является разновидностью чугуна, но он не тождественен серому чугуну. Ключевое различие между ними заключается в форме графита: в чугуне с шаровидным графитом он имеет преимущественно сфероидальную форму, тогда как в сером чугуне графит присутствует в виде пластин. Эта разница в микроструктуре влияет на прочность на растяжение, пластичность и способность к гашению вибраций, однако конкретные характеристики по-прежнему зависят от марки материала, структуры металлической матрицы и условий производства.
При подборе материалов для литых деталей на заказ не следует руководствоваться исключительно показателем «прочности». Если деталь подвергается значительным растягивающим нагрузкам, ударным воздействиям или требует определенной пластичности, целесообразно рассмотреть чугун с шаровидным графитом. Если же более важными факторами являются демпфирующая способность, теплопроводность или технологичность механической обработки, и при этом требуемые характеристики могут быть достигнуты, то подходящим выбором может стать серый чугун. Итоговое решение о выборе подходящего материала и производственного процесса должно приниматься на основе комплексного анализа чертежей детали, условий эксплуатации, применяемых стандартов на материалы, а также требований к обработке и контролю качества.
